Sistemas Multicámara para Vehículos de Saneamiento: Guía de Integración de Pantallas
Los vehículos modernos de saneamiento suelen operar en áreas urbanas congestionadas con peatones, bicicletas, vehículos estacionados y visibilidad limitada.

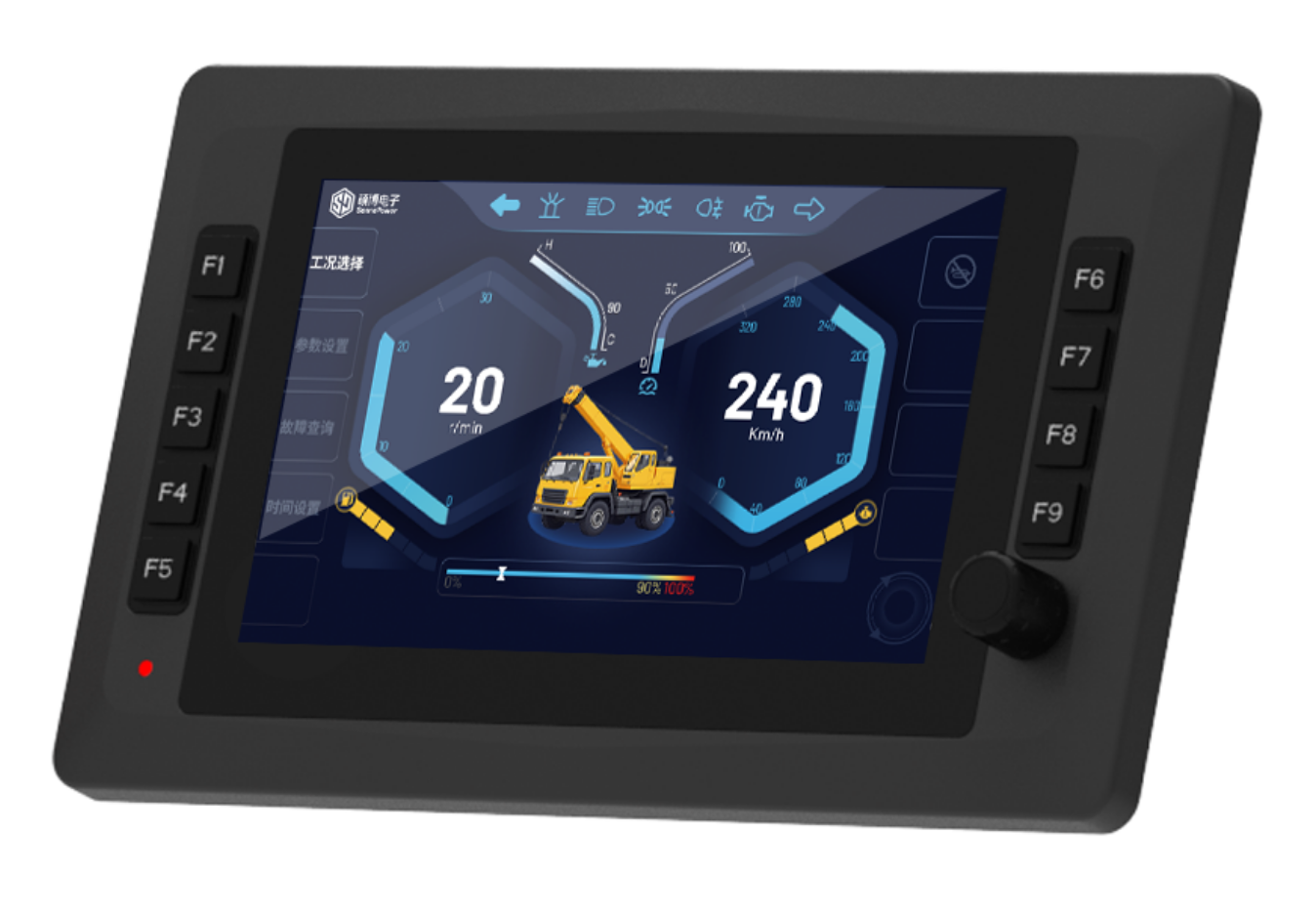

Por esta razón, muchos vehículos municipales ahora utilizan sistemas multicámara conectados a pantallas HMI dentro de la cabina.
Estos sistemas pueden incluir:
Cámaras traseras
Cámaras laterales
Cámaras frontales
Cámaras para herramientas de trabajo
El objetivo no es simplemente agregar más cámaras, sino mejorar la visibilidad del operador sin generar desorden visual o distracciones.
Una simple cámara de reversa ya no es suficiente para muchos vehículos de saneamiento.
Los barredores viales y camiones recolectores deben monitorear:
Equipos de trabajo traseros
Sistemas hidráulicos
Puntos ciegos
Áreas laterales cercanas al bordillo
Operaciones nocturnas
Por ejemplo:
Una cámara trasera ayuda durante la reversa
Una cámara lateral mejora la visibilidad durante el barrido
Una cámara de herramienta monitorea cepillos o compactadores
Los sistemas multicámara ayudan a los operadores a trabajar de manera más segura y eficiente.
Se utilizan durante maniobras de reversa y operaciones de carga trasera.
Ayudan a reducir puntos ciegos durante giros y limpieza de bordillos.
Mejoran la visibilidad en calles estrechas y áreas urbanas congestionadas.
Monitorean equipos de trabajo como:
Cepillos
Brazos hidráulicos
Compactadores traseros
Los dos formatos de cámara más comunes son:
AHD
CVBS
Ventajas:
Menor costo
Fácil adaptación en vehículos antiguos
Desventajas:
Menor calidad de imagen
Ventajas:
Mayor resolución
Mejor visibilidad nocturna
Imagen más clara
En los vehículos modernos de saneamiento, las cámaras AHD son cada vez más utilizadas.
Las pantallas HMI modernas admiten diferentes modos de visualización.
Muestra una sola cámara en pantalla completa.
Ideal para maniobras de reversa.
Muestra dos cámaras al mismo tiempo.
Útil para combinar visibilidad trasera y lateral.
Muestra cuatro cámaras simultáneamente.
Aunque mejora la visibilidad, demasiadas vistas al mismo tiempo pueden distraer al operador.
Muchos vehículos de saneamiento utilizan comunicación CAN Bus para cambiar automáticamente entre cámaras.
Por ejemplo:
Marcha atrás → cámara trasera
Modo de barrido → cámara de herramienta
Giro → cámara lateral
Esto reduce la necesidad de seleccionar cámaras manualmente.
Una buena lógica de activación ayuda al operador a enfocarse en la vista correcta en el momento adecuado.
Las vistas cuádruples permanentes pueden generar distracción innecesaria.
Ángulos incorrectos pueden seguir dejando puntos ciegos.
Los vehículos de saneamiento suelen trabajar de noche o bajo lluvia.
El rendimiento en baja iluminación es muy importante.
Cambios de cámara demasiado frecuentes o tardíos pueden confundir al operador.
Los vehículos modernos de saneamiento requieren mayor visibilidad, operaciones más seguras y mejor conciencia situacional del operador.
Cuando se combinan con:
Pantallas HMI robustas
Cámaras AHD
Comunicación CAN Bus
Lógica inteligente de activación
los sistemas multicámara pueden mejorar significativamente la seguridad y la eficiencia operativa.
La clave no es simplemente instalar más cámaras, sino integrarlas dentro de un flujo de trabajo visual más inteligente.
Un sistema multicámara utiliza varias cámaras conectadas a una pantalla del vehículo para mejorar la visibilidad alrededor de la máquina.
AHD ofrece mayor calidad de imagen, mientras que CVBS es un formato analógico más económico usado comúnmente en proyectos retrofit.
Sí. CAN Bus puede activar automáticamente diferentes cámaras según el estado del vehículo y las condiciones de operación.
No siempre. Demasiadas vistas simultáneas pueden distraer al operador y reducir la claridad visual.
