A medida que la maquinaria móvil se vuelve más inteligente, los fabricantes OEM enfrentan una presión creciente para integrar electrónica avanzada, automatización, conectividad y funciones de diagnóstico en sus equipos.
Ya se trate de maquinaria de construcción, equipos agrícolas, vehículos de saneamiento, maquinaria minera o equipos de manipulación de materiales, un sistema de control fiable se ha convertido en la base del rendimiento de la máquina.
Sin embargo, diseñar un sistema de control off-highway implica mucho más que seleccionar uncontrolador. Los OEM deben considerar la arquitectura del sistema, las redes de comunicación, las interfaces de operador, las condiciones ambientales, los requisitos de mantenimiento y la capacidad de expansión futura.
En este artículo analizamos siete desafíos comunes que enfrentan los OEM al desarrollar sistemas de control para maquinaria off-highway.

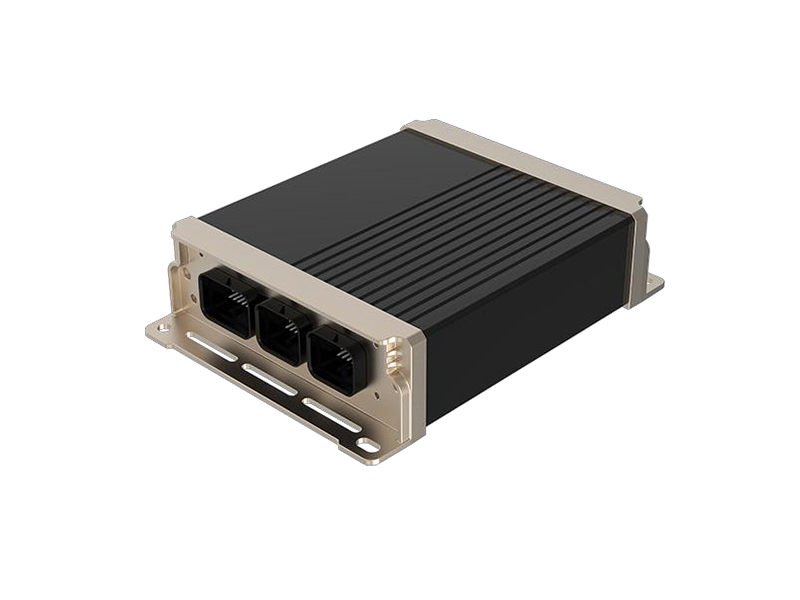

El controlador suele considerarse el cerebro de la máquina, pero seleccionar la arquitectura correcta requiere mucho más que contar entradas y salidas.
Muchos OEM eligen inicialmente un controlador que satisface los requisitos actuales del proyecto, pero descubren más adelante que nuevas funciones exigen más canales de comunicación, mayor capacidad de procesamiento o más puntos de E/S.
Una arquitectura centralizada conecta la mayoría de sensores y actuadores directamente al controlador principal.
Aunque este enfoque puede funcionar en máquinas pequeñas, suele generar mazos de cables complejos y dificulta futuras ampliaciones.
Por el contrario, una arquitectura distribuida utiliza módulos I/O conectados mediante CAN Bus y ubicados cerca de los dispositivos de campo.
Esto reduce significativamente la complejidad del cableado y mejora la flexibilidad del sistema.
Antes de seleccionar un controlador, los OEM deben evaluar:
Número actual y futuro de entradas y salidas
Canales CAN disponibles
Salidas PWM para válvulas proporcionales
Salidas H-Bridge para motores eléctricos
Funciones de diagnóstico
Herramientas de programación y mantenimiento
La mayoría de las máquinas modernas dependen de CAN Bus para intercambiar datos entre controladores, pantallas HMI, motores, sensores y módulos I/O.
Sin embargo, una mala planificación de la red puede provocar fallos de comunicación y largas horas de diagnóstico.
CANopen es habitual en sistemas de automatización y control distribuido.
SAE J1939 domina en maquinaria pesada, motores y vehículos industriales.
Muchos equipos utilizan ambos protocolos simultáneamente.
Los problemas más frecuentes incluyen:
Resistencias terminales incorrectas
Longitudes excesivas de cable
Mala calidad de conectores
Direccionamiento incorrecto de nodos
Falta de diagnóstico de red
Una red CAN bien diseñada mejora la fiabilidad global de la máquina.
A medida que aumenta el número de sensores y funciones electrónicas, el cableado se convierte en uno de los elementos más costosos del sistema.
Las arquitecturas punto a punto suelen generar:
Mayor coste de instalación
Más peso total del equipo
Más puntos potenciales de fallo
Mayor dificultad de mantenimiento
Los módulos I/O distribuidos permiten:
Reducir la longitud de los cables
Simplificar el montaje
Facilitar la expansión del sistema
Mejorar las capacidades de diagnóstico

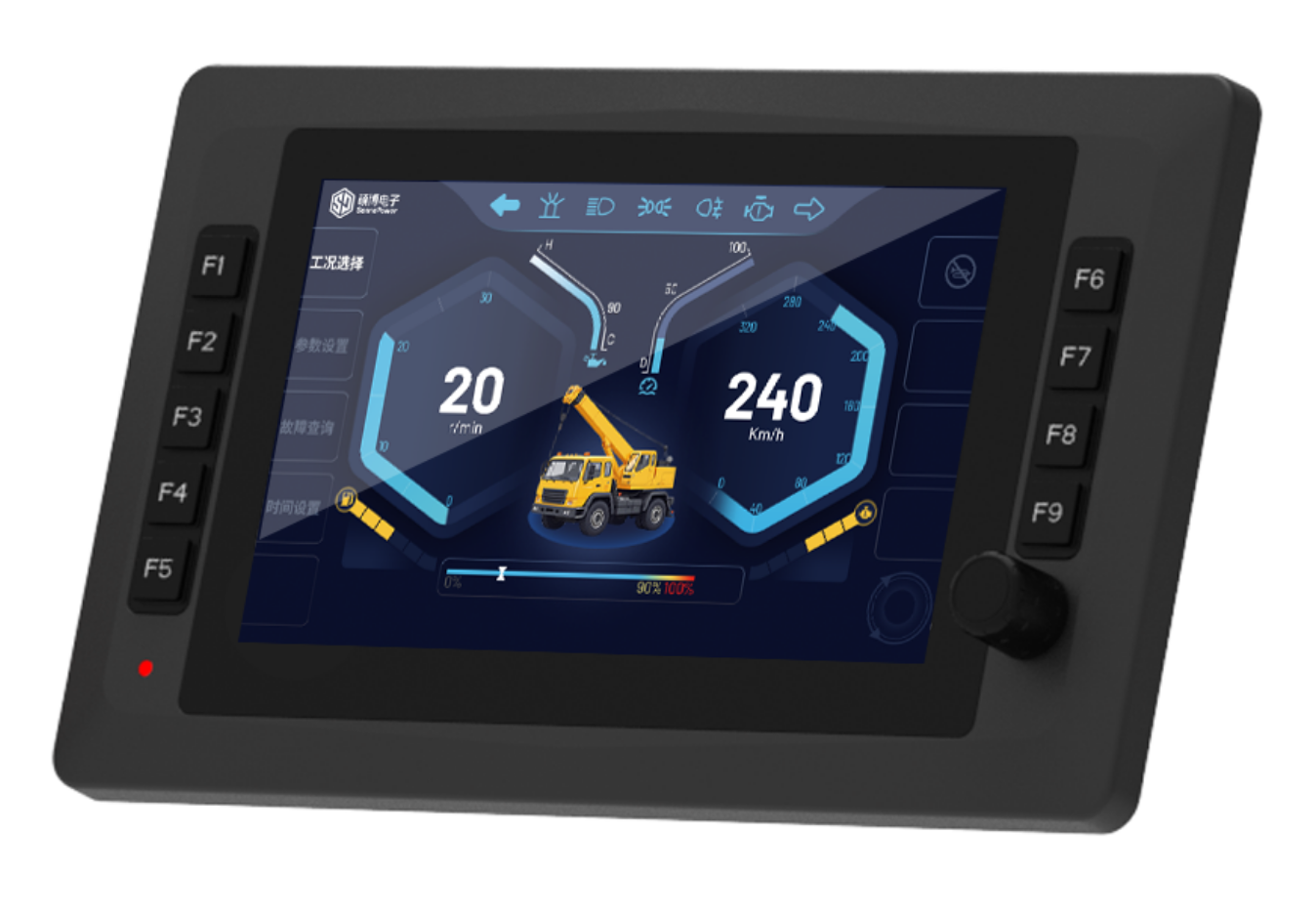

La pantalla HMI es el principal punto de interacción entre el operador y la máquina.
Una interfaz mal diseñada puede reducir la productividad y aumentar los errores operativos.
Las pantallas modernas permiten:
Visualizar parámetros de funcionamiento
Mostrar alarmas
Acceder a diagnósticos
Integrar cámaras
Configurar funciones del equipo
Entre los desafíos más comunes se encuentran:
Mala visibilidad bajo luz solar
Arranque lento
Menús excesivamente complejos
Información de diagnóstico insuficiente
La maquinaria off-highway trabaja en condiciones extremadamente exigentes.
Los componentes electrónicos deben soportar:
Vibraciones constantes
Humedad
Polvo
Temperaturas extremas
Interferencias electromagnéticas
Muchos OEM exigen protección IP67 para sus controladores y pantallas.
Sin embargo, la clasificación IP por sí sola no garantiza una larga vida útil.
Es fundamental considerar:
Resistencia a vibraciones
Protección contra ruido eléctrico
Estabilidad térmica
Protección frente a variaciones de tensión
Cada hora de inactividad supone pérdidas económicas.
Por ello, las capacidades de diagnóstico son fundamentales.
Los sistemas modernos pueden detectar:
Fallos de sensores
Errores de comunicación CAN
Sobrecargas eléctricas
Problemas de alimentación
Fallos hidráulicos
Un buen sistema de diagnóstico permite:
Identificar fallos más rápidamente
Reducir costes de servicio
Mejorar la disponibilidad de la máquina
Las necesidades de los clientes evolucionan constantemente.
Los OEM suelen añadir:
Nuevos sensores
Cámaras
Funciones automáticas
Sistemas telemáticos
Soluciones de diagnóstico remoto
Diseñar pensando en el futuro evita costosas modificaciones posteriores.
| Componente | Pregunta Clave |
|---|---|
| Controlador | ¿Tiene suficientes E/S y canales CAN? |
| Pantalla HMI | ¿Es visible bajo luz solar? |
| Módulo I/O | ¿Permite futuras ampliaciones? |
| Comunicación | ¿Soporta CANopen o J1939? |
| Entorno | ¿Cumple IP67 y resistencia a vibración? |
| Diagnóstico | ¿Ofrece monitorización avanzada de fallos? |
El desarrollo de un sistema de control off-highway fiable requiere mucho más que seleccionar componentes individuales.
Los OEM deben equilibrar arquitectura de control, comunicación CAN, cableado, interfaces HMI, diagnóstico y resistencia ambiental para construir máquinas eficientes y preparadas para el futuro.
SonnePower ofrece controladores para maquinaria móvil, pantallas HMI, teclados CAN y módulos I/O distribuidos diseñados para aplicaciones exigentes en maquinaria de construcción, agricultura, minería, saneamiento y manipulación de materiales.
