Los sistemas eléctricos de la maquinaria móvil están expuestos a condiciones de alimentación mucho más exigentes que los equipos industriales instalados en interiores.
Los equipos de construcción, maquinaria agrícola, vehículos mineros y vehículos especiales suelen utilizar sistemas eléctricos de 12 V o 24 V conectados a baterías y alternadores. Durante el funcionamiento pueden producirse:
Picos de tensión
Inversión de polaridad
Caídas de tensión durante el arranque
Sobretensiones transitorias
Otras perturbaciones eléctricas

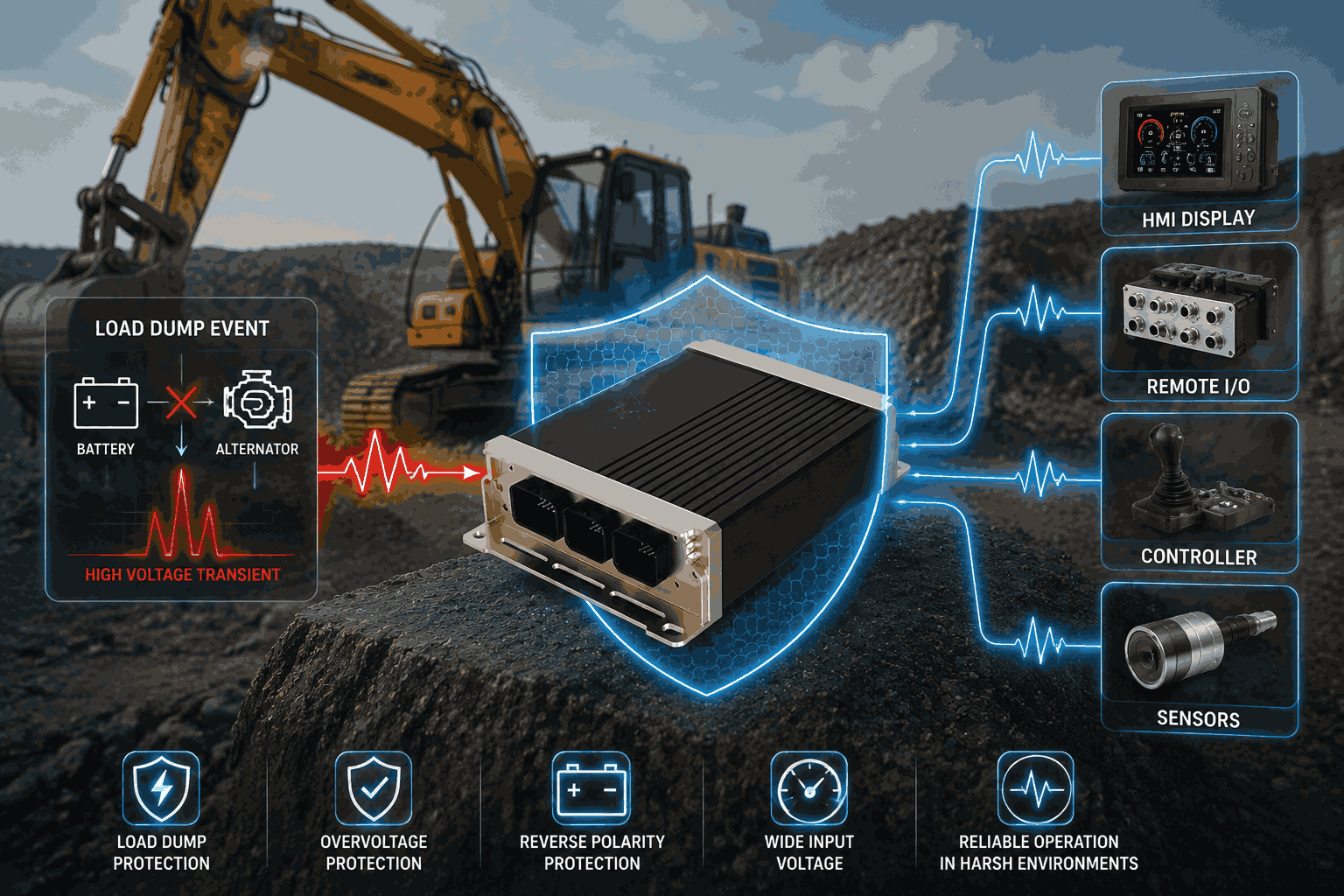

Uno de los eventos transitorios más importantes es el denominado load dump.
Si los dispositivos electrónicos no cuentan con una protección adecuada, un evento de load dump puede dañar controladores, pantallas HMI, módulos de E/S remotos, sensores y dispositivos de comunicación.
Este artículo explica qué es el load dump, por qué representa un riesgo para la maquinaria móvil y cómo un diseño electrónico robusto puede reducir los daños provocados por estas perturbaciones.
Un load dump suele producirse cuando la batería se desconecta del alternador mientras este continúa suministrando corriente.
En condiciones normales, la batería ayuda a estabilizar la tensión del sistema eléctrico.
Si la conexión de la batería se interrumpe repentinamente, la tensión de salida del alternador puede aumentar durante un corto periodo de tiempo.
Esto puede generar una sobretensión transitoria importante en la red eléctrica de la máquina.
El proceso simplificado es:
Alternador Cargando la Batería
↓
Se Interrumpe la Conexión de la Batería
↓
Aumenta la Tensión del Alternador
↓
Se Produce una Sobretensión Transitoria
↓
Los Dispositivos Electrónicos Quedan Expuestos
La tensión y duración reales dependen de factores como:
Arquitectura eléctrica
Alternador
Batería
Cableado
Sistemas de protección instalados
Las máquinas móviles modernas dependen cada vez más de sistemas electrónicos.
Una arquitectura típica puede incluir:
Controlador principal
Pantalla HMI
Módulos de E/S remotos
ECU del motor
Sensores
Sistemas telemáticos
Estos dispositivos están diseñados para funcionar dentro de determinados rangos de tensión.
Una sobretensión severa puede superar los límites de los componentes electrónicos internos y provocar:
Reinicios inesperados
Errores de comunicación
Pérdida de datos
Daños permanentes
Fallo completo del dispositivo
Para un fabricante OEM, estos problemas pueden generar tiempos de inactividad, reparaciones costosas y problemas de fiabilidad en campo.
La alimentación de una máquina móvil puede experimentar diferentes perturbaciones.
La tensión puede superar el rango normal debido a:
Fallos del sistema de carga
Eventos de conmutación
Transitorios eléctricos
La tensión puede caer temporalmente durante:
Arranque del motor
Activación de grandes cargas
Condiciones de batería débil
El controlador debe gestionar estas condiciones sin comportamientos inestables.
Una conexión incorrecta de la batería puede aplicar tensión inversa a los dispositivos electrónicos.
Sin protección adecuada, algunos componentes pueden dañarse inmediatamente.
Los relés, válvulas solenoides y motores son cargas inductivas.
Cuando se desconectan, pueden generar picos eléctricos que afectan a otros dispositivos de la máquina.
La entrada de alimentación de un controlador robusto suele incorporar varias etapas de protección.
Una arquitectura simplificada puede ser:
Español
Alimentación de la Máquina
↓
Protección de Entrada
↓
Supresión de Transitorios
↓
Regulación de Tensión
↓
Electrónica del Controlador
Cada etapa cumple una función diferente.
Una solución habitual consiste en utilizar dispositivos capaces de limitar sobretensiones antes de que alcancen los circuitos electrónicos sensibles.
Estos elementos pueden ayudar a proteger frente a:
Load dump
Picos de conmutación
Descargas electrostáticas
Otros transitorios eléctricos
La protección debe dimensionarse según la tensión y energía esperadas en la aplicación.
Los controladores para maquinaria móvil suelen necesitar tolerar variaciones importantes de tensión.
Por ejemplo, un controlador diseñado para sistemas de 12 V o 24 V puede disponer de un rango de entrada más amplio que un dispositivo electrónico convencional.
Esto permite mantener un funcionamiento más estable durante:
Variaciones de batería
Condiciones de carga
Caídas temporales de tensión
Sin embargo, un amplio rango de entrada no sustituye la protección frente a transitorios.
Ambas características deben trabajar conjuntamente.
Los errores de conexión pueden producirse durante:
Instalación
Mantenimiento
Sustitución de batería
La protección contra polaridad inversa evita que una conexión incorrecta dañe el controlador.
Esta característica es especialmente importante en máquinas que reciben mantenimiento frecuente en campo.
La maquinaria móvil contiene muchos dispositivos inductivos:
Válvulas solenoides
Relés
Motores
Bobinas hidráulicas
Al desconectarse, estas cargas pueden generar picos de tensión.
Una protección adecuada de las salidas ayuda a evitar que estos transitorios afecten al controlador y a otros componentes electrónicos.
Las perturbaciones eléctricas no afectan únicamente a la alimentación.
También pueden provocar problemas en las redes de comunicación.
Por ejemplo, una sobretensión puede hacer que un controlador se reinicie mientras otros dispositivos CAN continúan funcionando.
Esto puede provocar:
Pérdida temporal de mensajes CAN
Errores de red
Códigos de diagnóstico
Interrupción de funciones
Por este motivo, una alimentación estable contribuye directamente a una comunicación CAN fiable.
Considere una cargadora de ruedas equipada con:
Controlador principal
Pantalla HMI
ECU del motor
Módulo de E/S remoto
Válvulas hidráulicas
Todos estos dispositivos dependen de la red eléctrica del vehículo.
Si un transitorio provoca el reinicio del controlador principal, algunas funciones hidráulicas o la información del operador pueden quedar temporalmente interrumpidas.
Una buena protección eléctrica ayuda a mantener la estabilidad de los sistemas críticos.
Las máquinas eléctricas utilizan arquitecturas diferentes, pero la protección frente a transitorios sigue siendo importante.
Estos equipos pueden incluir:
Batería de alta tensión
Convertidor DC/DC
Red de baja tensión
Controlador de motor
HMI
Controlador principal
La electrónica de baja tensión todavía puede verse afectada por eventos de conmutación y condiciones anormales de alimentación.
Por ello, los controladores y módulos electrónicos deben diseñarse teniendo en cuenta la arquitectura eléctrica completa de la máquina.
Al seleccionar electrónica de control para maquinaria móvil, los ingenieros deben evaluar:
Tensión nominal de alimentación
Tensión máxima de entrada
Protección contra transitorios
Protección contra polaridad inversa
Comportamiento ante subtensión
Comportamiento ante sobretensión
Protección de salidas
Requisitos ambientales
La protección eléctrica también debe considerarse junto con:
Comunicación CAN
Diseño de E/S
Cableado
Puesta a tierra
Requisitos EMC
La fiabilidad depende de toda la arquitectura eléctrica y no de un único componente de protección.
El diseño debe verificarse mediante pruebas.
Las pruebas habituales pueden incluir:
Sobretensión
Subtensión
Polaridad inversa
Pulsos transitorios
Interrupciones de alimentación
El objetivo es comprobar que el controlador:
Continúa funcionando correctamente, o
Entra en un estado predecible y seguro
cuando aparecen condiciones eléctricas anormales.
El load dump es una de las perturbaciones eléctricas más importantes que deben considerarse en los sistemas electrónicos de maquinaria móvil.
Sin una protección adecuada, las sobretensiones pueden provocar reinicios, errores de comunicación o daños permanentes en el hardware.
Mediante una combinación de supresión de transitorios, amplio rango de tensión, protección contra polaridad inversa y gestión robusta de alimentación, los fabricantes OEM pueden mejorar significativamente la fiabilidad de sus sistemas electrónicos.
Para equipos de construcción, maquinaria agrícola, vehículos mineros y otras aplicaciones móviles, la protección de alimentación es una parte fundamental del diseño de control.
