La maquinaria móvil moderna es cada vez más inteligente, eficiente y conectada. Equipos como excavadoras, cargadoras, cosechadoras, plataformas elevadoras, vehículos de saneamiento y maquinaria minera dependen de numerosos dispositivos electrónicos para funcionar correctamente.
Controladores, pantallas HMI, sensores, válvulas hidráulicas, módulos I/O distribuidos y unidades de control del motor deben intercambiar información de forma rápida y fiable.
Aquí es donde entra en juego el CAN Bus (Controller Area Network).
El CAN Bus se ha convertido en el estándar de comunicación más utilizado en maquinaria móvil debido a su capacidad para reducir el cableado, mejorar la fiabilidad y simplificar la integración de múltiples dispositivos electrónicos.
En este artículo explicaremos para qué se utiliza el CAN Bus en los sistemas de control de maquinaria móvil y por qué es una tecnología esencial para los fabricantes OEM modernos.
CAN Bus es un protocolo de comunicación diseñado para permitir que múltiples dispositivos electrónicos intercambien datos a través de una misma red.
En lugar de conectar cada dispositivo mediante cables individuales, todos los nodos comparten una red común.
Esto permite que diferentes componentes se comuniquen de manera eficiente utilizando únicamente dos líneas principales de comunicación:
CAN High (CAN-H)
CAN Low (CAN-L)
Gracias a esta arquitectura, la cantidad de cableado se reduce considerablemente.
Las máquinas modernas pueden contener decenas de dispositivos electrónicos.
Sin una red de comunicación eficiente, cada sensor y actuador necesitaría conexiones independientes hacia el controlador principal.
Esto generaría:
Arnés de cables más complejo
Mayor peso total de la máquina
Costes de fabricación más elevados
Mayor dificultad de mantenimiento
El CAN Bus resuelve estos problemas permitiendo que todos los dispositivos compartan la misma red de comunicación.

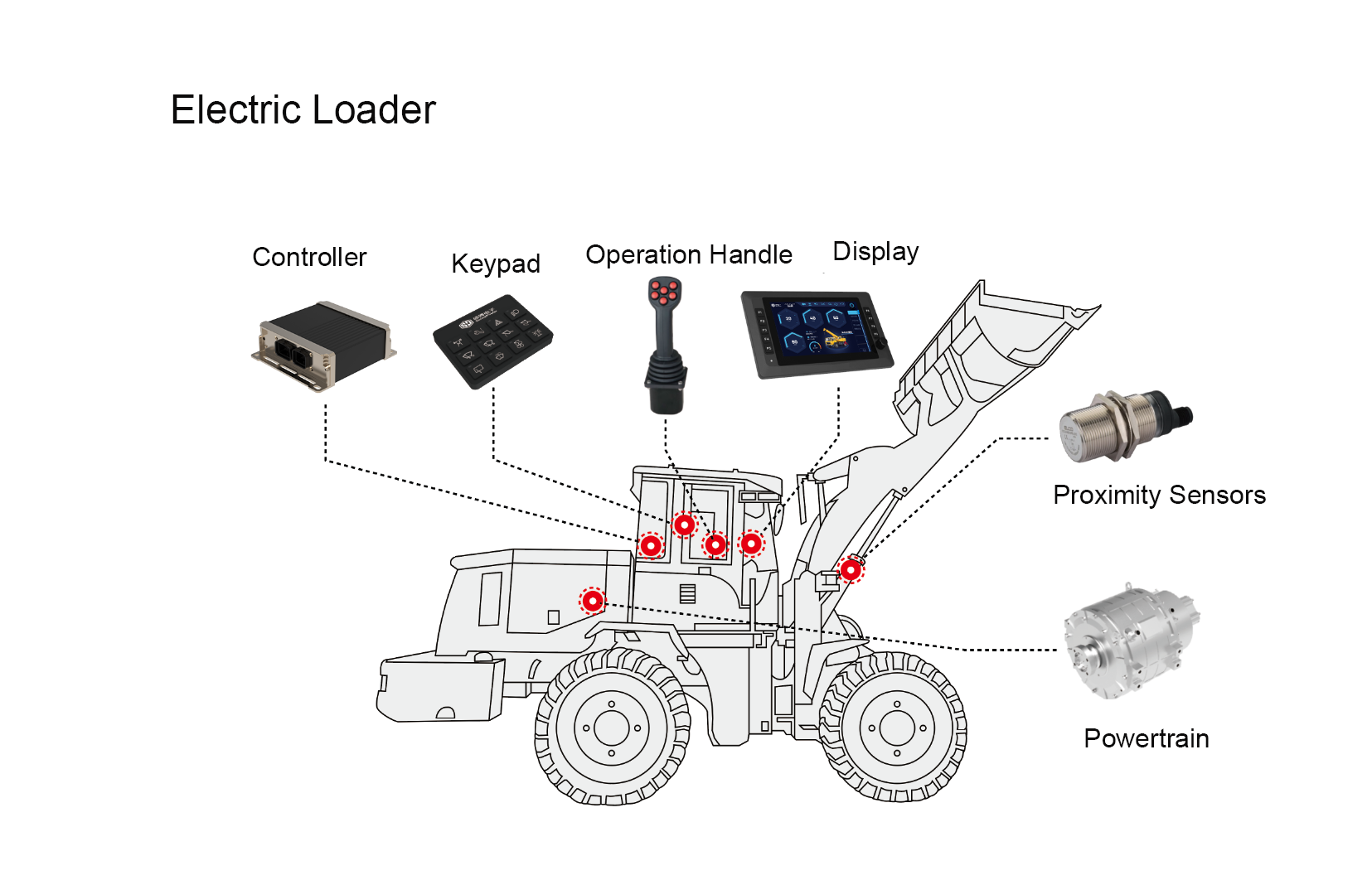

Una arquitectura típica puede verse así:
Controlador Principal │ CAN Bus │ ├── Pantalla HMI ├── ECU del Motor ├── Módulo I/O ├── Sensor de Presión ├── Sensor de Temperatura └── Válvula Hidráulica
Cada dispositivo transmite y recibe mensajes a través de la misma red.
El controlador principal coordina las funciones de la máquina utilizando la información proporcionada por los diferentes nodos.
Una de las aplicaciones más comunes del CAN Bus es el control de sistemas hidráulicos.
Los controladores reciben señales de:
Joysticks
Sensores de posición
Sensores de presión
Sensores de temperatura
Posteriormente procesan estos datos y envían comandos a válvulas hidráulicas y actuadores.
Por ejemplo:
Joystick ↓ Controlador ↓ CAN Bus ↓ Módulo I/O ↓ Válvula Hidráulica ↓ Movimiento de la Máquina
Este enfoque permite obtener movimientos más suaves y precisos.
La mayoría de los motores modernos incorporan una ECU (Engine Control Unit).
Mediante protocolos como SAE J1939, el CAN Bus permite intercambiar información importante:
Velocidad del motor
Temperatura
Consumo de combustible
Horas de funcionamiento
Códigos de diagnóstico
Esta información puede utilizarse para optimizar el rendimiento general de la máquina.

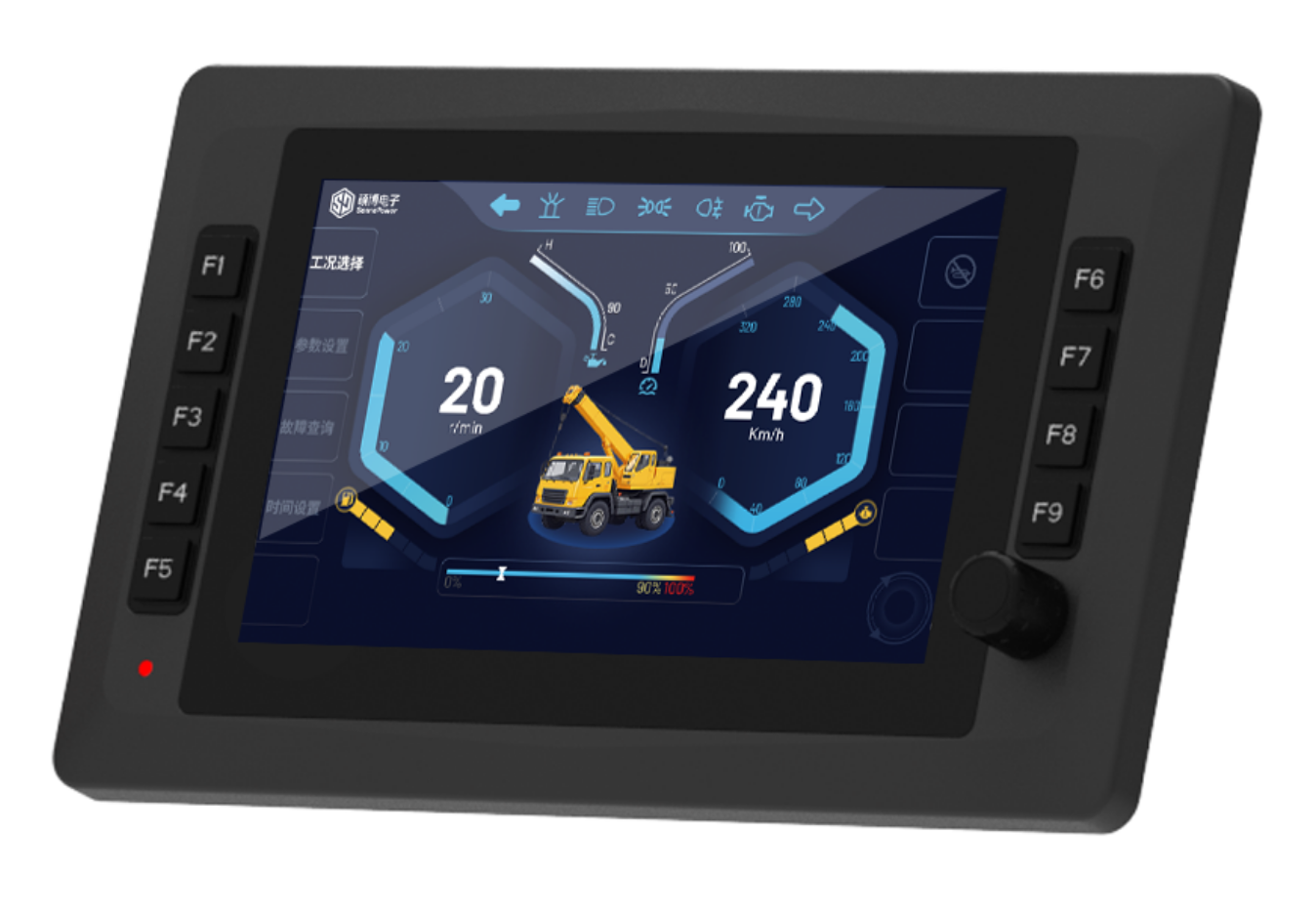

Las pantallas HMI permiten que el operador supervise el estado del equipo en tiempo real.
A través del CAN Bus pueden visualizar:
RPM del motor
Temperatura del refrigerante
Presión hidráulica
Alarmas del sistema
Información de diagnóstico
Gracias a esta integración, el operador tiene acceso inmediato a los datos más importantes de la máquina.
A medida que aumenta la complejidad de la máquina, también aumenta el número de sensores y actuadores.
Los módulos I/O distribuidos conectados mediante CAN Bus permiten instalar puntos de entrada y salida cerca de los dispositivos de campo.
Esto ofrece varias ventajas:
Menos cableado
Instalación más sencilla
Menor peso del equipo
Mejor capacidad de expansión
Diagnóstico más eficiente
Por esta razón, los sistemas I/O distribuidos son cada vez más populares en maquinaria móvil.
Dos de los protocolos más utilizados en maquinaria móvil son CANopen y SAE J1939.
Se utiliza ampliamente para:
Módulos I/O distribuidos
Controladores programables
Dispositivos de automatización
Ofrece una estructura flexible para sistemas de control complejos.
Es el estándar predominante en vehículos industriales y maquinaria pesada.
Se utiliza principalmente para:
Comunicación con motores
Transmisiones
Sistemas de diagnóstico
Equipos auxiliares
Muchos OEM utilizan ambos protocolos dentro de la misma máquina.
Reduce significativamente la cantidad de cables necesarios.
La comunicación digital es resistente al ruido eléctrico y a las interferencias.
Los fallos pueden identificarse más rápidamente.
Es sencillo añadir nuevos dispositivos a la red.
Menos cableado y menor tiempo de instalación reducen los costes de producción.
El CAN Bus se utiliza en numerosos sectores:
Excavadoras
Cargadoras
Grúas
Bulldozers
Tractores
Sembradoras
Cosechadoras
Pulverizadores
Compactadores de residuos
Barredoras
Camiones de limpieza
Camiones mineros
Perforadoras
Equipos subterráneos
Carretillas elevadoras
Reach stackers
Vehículos portuarios
Aunque el CAN Bus es extremadamente fiable, una implementación incorrecta puede generar problemas.
Los errores más frecuentes incluyen:
Resistencias terminales incorrectas
Longitud excesiva de cable
Conectores defectuosos
Mala calidad del cableado
Configuración incorrecta de nodos
Una planificación adecuada de la red es fundamental para garantizar un funcionamiento estable.
Se utiliza para permitir la comunicación entre controladores, pantallas HMI, motores, sensores, válvulas hidráulicas y módulos I/O.
Reduce el cableado, mejora la fiabilidad y simplifica el mantenimiento.
CANopen se utiliza principalmente en sistemas de automatización e I/O distribuidos, mientras que SAE J1939 se emplea ampliamente en motores y vehículos industriales.
Sí. Muchas máquinas modernas utilizan ambos protocolos simultáneamente.
El CAN Bus es una de las tecnologías más importantes en los sistemas de control de maquinaria móvil actuales.
Al permitir la comunicación eficiente entre controladores, pantallas HMI, sensores, motores y módulos I/O, ayuda a reducir el cableado, mejorar la fiabilidad y facilitar el diagnóstico del sistema.
Para los fabricantes OEM que desarrollan maquinaria de construcción, agricultura, minería o saneamiento, una arquitectura CAN Bus bien diseñada es la base de un sistema de control moderno, escalable y eficiente.
SonnePower ofrece controladores para maquinaria móvil, pantallas HMI, teclados CAN y módulos I/O distribuidos compatibles con CANopen y SAE J1939 para aplicaciones exigentes en entornos off-highway.
