La maquinaria móvil moderna integra cada vez más dispositivos electrónicos.
Los equipos de construcción, maquinaria agrícola, vehículos mineros y vehículos especiales pueden incorporar:
ECU del motor
Sensores
Joysticks
Unidades telemáticas
Muchos de estos dispositivos se comunican mediante CAN Bus. Sin embargo, a medida que aumenta la complejidad de la máquina, conectar todos los dispositivos a una única red CAN puede dejar de ser la mejor solución.
Por esta razón, los controladores modernos para maquinaria móvil suelen incorporar múltiples interfaces CAN.
Disponer de varios canales CAN permite separar subsistemas, distribuir el tráfico de red, utilizar diferentes protocolos y velocidades de comunicación, y desarrollar arquitecturas electrónicas más flexibles.
Una máquina sencilla puede utilizar una única red CAN para conectar varios dispositivos.
Por ejemplo:
ECU del Motor
↓
Controlador
↓
Pantalla HMI
↓
Módulo de E/S
Sin embargo, una máquina más compleja puede necesitar transmitir simultáneamente:
Datos del motor
Comandos hidráulicos
Entradas del operador
Información de diagnóstico
Datos de sensores
Información para la HMI
A medida que aumentan los dispositivos y mensajes, también aumenta la complejidad de la red.

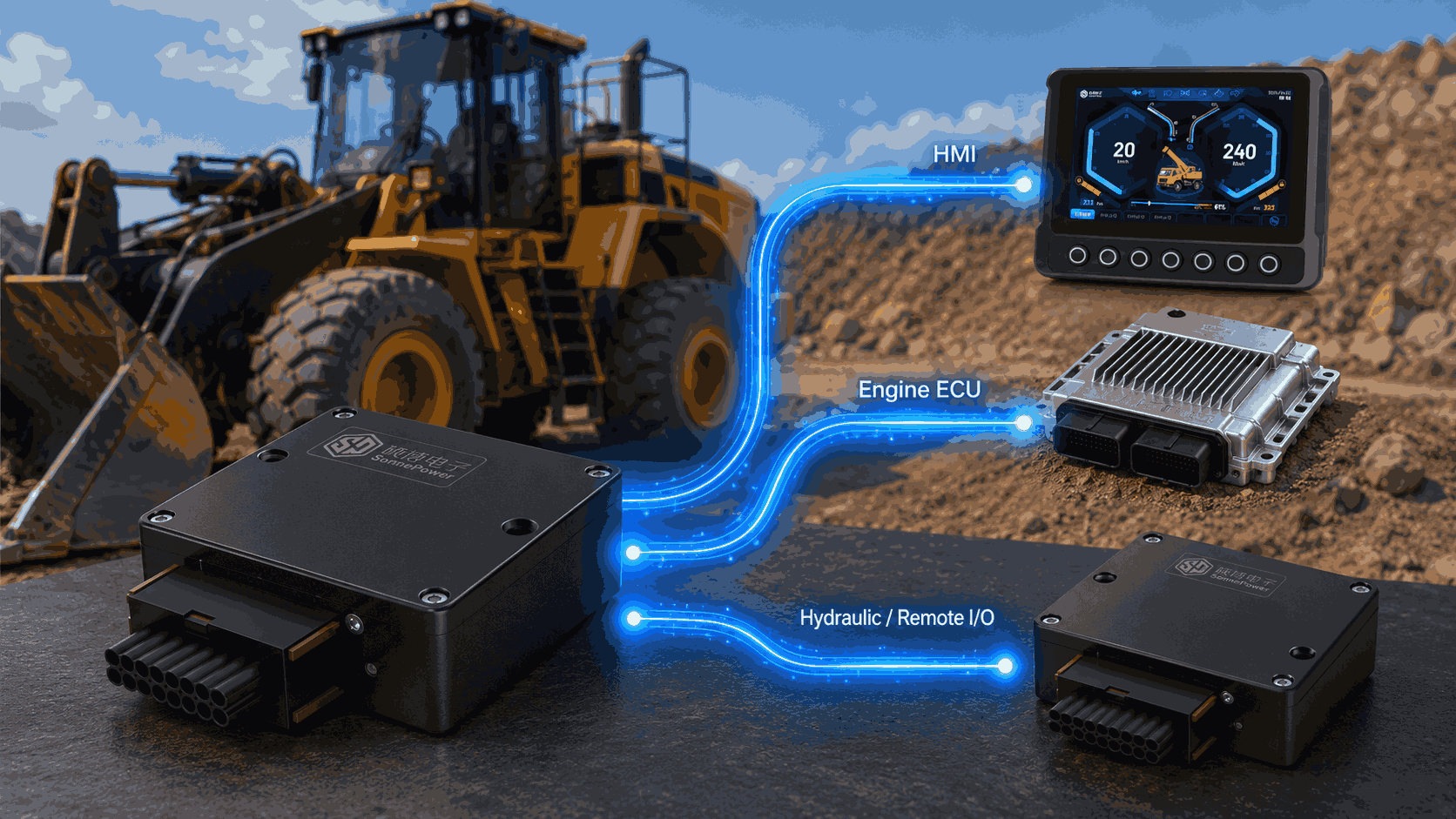

Una alternativa consiste en dividir la arquitectura en varias redes CAN independientes:
CAN 1 → Motor / J1939
CAN 2 → Sistema Hidráulico
CAN 3 → HMI / E/S Remotas
El controlador principal puede comunicarse con las tres redes manteniendo separado el tráfico de cada subsistema.
Una de las principales razones para utilizar múltiples interfaces CAN es la segmentación de la red.
Una máquina móvil puede contener varios sistemas relativamente independientes.
Esta red puede conectar:
ECU del motor
Controlador de transmisión
Sistema de gestión de energía
J1939 se utiliza habitualmente en este tipo de aplicaciones.
Otro canal CAN puede utilizarse para:
Controladores hidráulicos
Dispositivos de control de válvulas
Joysticks
Módulos de E/S remotos
Esta red gestiona comandos y señales relacionados con los movimientos de la máquina.
Una red independiente puede conectar:
Pantallas HMI
Teclados
Controles del operador
Dispositivos auxiliares
Separar estos sistemas facilita la organización de la arquitectura electrónica.
No todos los componentes electrónicos de una máquina utilizan el mismo protocolo.
En un mismo equipo pueden coexistir:
SAE J1939
CANopen
Protocolos CAN propietarios
Por ejemplo, el motor puede utilizar J1939 mientras que un módulo de E/S remoto se comunica mediante CANopen.
Con múltiples interfaces CAN, el controlador principal puede gestionar estas redes de forma independiente.
Red J1939
↓
CAN 1
↓
Controlador Principal
↑
CAN 2
↑
Red CANopen
Esto resulta especialmente útil cuando los fabricantes OEM necesitan integrar componentes de diferentes proveedores.
Las diferentes redes CAN de una máquina pueden funcionar a distintas velocidades.
Por ejemplo:
Una red puede funcionar a 250 kbps
Otra puede funcionar a 500 kbps
Los dispositivos configurados con diferentes velocidades CAN normalmente no pueden compartir directamente el mismo bus físico.
Con varias interfaces CAN, cada canal puede configurarse según los requisitos de los dispositivos conectados.
Por ejemplo:
CAN 1 → J1939 → 250 kbps
CAN 2 → CANopen → 500 kbps
CAN 3 → CAN Personalizado → Configuración específica
Esto proporciona mayor flexibilidad para integrar componentes existentes en una misma máquina.
Cada mensaje CAN utiliza parte del ancho de banda disponible.
A medida que aumentan los dispositivos y mensajes, también aumenta la utilización del bus.
Una carga elevada puede provocar:
Mayor latencia de mensajes
Más competencia por el acceso al bus
Menor margen de comunicación
Mayor dificultad para añadir nuevos dispositivos
En lugar de transmitir toda la información por una sola red, varias interfaces CAN permiten distribuir el tráfico.
Por ejemplo:
CAN 1 → Motor
CAN 2 → Sistema Hidráulico
CAN 3 → HMI + E/S
La segmentación facilita la gestión de la comunicación cuando aumentan las funciones de la máquina.
Las redes CAN de maquinaria móvil trabajan en condiciones exigentes.
Pueden producirse problemas como:
Daños en el cableado
Fallos de conectores
Cortocircuitos
Terminación incorrecta
Nodos CAN defectuosos
Si todos los dispositivos están conectados a una única red, un fallo grave puede afectar a numerosos sistemas.
Separar los subsistemas mediante diferentes canales CAN puede ayudar a limitar el alcance de determinados fallos de comunicación.
Por ejemplo, un problema en la red de equipos auxiliares no tiene por qué interrumpir necesariamente la red independiente de comunicación del motor.
El comportamiento real dependerá de la arquitectura y del tipo de fallo, pero la segmentación proporciona más opciones para gestionar estas situaciones.
Las redes CAN separadas también pueden facilitar el diagnóstico.
Los ingenieros pueden determinar rápidamente si un problema pertenece a:
Sistema de propulsión
Sistema hidráulico
Interfaz del operador
Equipos auxiliares
Esto facilita la búsqueda de:
Mensajes CAN ausentes
Errores de bus
Nodos defectuosos
Problemas de cableado
Carga anormal de la red
En equipos que trabajan sobre el terreno, un diagnóstico más rápido puede reducir el tiempo de mantenimiento.
Las plataformas de maquinaria móvil suelen evolucionar durante su ciclo de vida.
Un fabricante OEM puede añadir posteriormente:
Nuevos accesorios
Sensores adicionales
Módulos de E/S remotos
Otra pantalla HMI
Sistemas telemáticos
Funciones automatizadas
Si la red CAN original ya está muy ocupada, añadir nuevos dispositivos puede resultar complicado.
Las interfaces CAN adicionales proporcionan capacidad para futuras ampliaciones.
CAN 1 → Sistema de Propulsión
CAN 2 → Control de Máquina
CAN 3 → Nuevo Accesorio
CAN 4 → Telemática / Equipos Adicionales
Esto permite desarrollar arquitecturas electrónicas escalables para diferentes configuraciones de máquina.
Un controlador con múltiples interfaces CAN puede hacer más que simplemente conectarse a varias redes.
Dependiendo del software y del diseño del sistema, también puede intercambiar información seleccionada entre ellas.
Por ejemplo:
ECU del Motor
↓
J1939 / CAN 1
↓
Controlador Principal
↓
CAN 2
↓
Pantalla HMI
El controlador puede recibir información del motor a través de una red, procesar los datos necesarios y poner determinada información a disposición de otro subsistema.
Esto resulta útil para integrar dispositivos con diferentes estructuras o requisitos de comunicación.
Una cargadora moderna puede utilizar una arquitectura como la siguiente:
Conecta:
ECU del motor
Sistema de transmisión
Protocolo:
SAE J1939
Conecta:
Controlador principal
Módulos de E/S remotos
Dispositivos hidráulicos
Conecta:
Pantalla HMI
Teclado
Otros dispositivos de operación
El controlador principal funciona como nodo central y se comunica de forma independiente con cada red.
El número de interfaces CAN no es el único factor para determinar si un controlador es adecuado.
Los ingenieros también deben considerar:
Protocolos CAN compatibles
Velocidades configurables
Requisitos de aislamiento CAN
Carga de red
Número de nodos
Funciones de diagnóstico
Configuración del software
Protección ambiental
Una máquina sencilla puede necesitar solamente uno o dos canales CAN, mientras que equipos más complejos pueden beneficiarse de tres o más interfaces independientes.
Las múltiples interfaces CAN proporcionan mayor flexibilidad a los sistemas modernos de control de maquinaria móvil.
Al separar diferentes subsistemas, admitir distintos protocolos y velocidades, distribuir el tráfico y facilitar futuras ampliaciones, varios canales CAN permiten a los fabricantes OEM desarrollar arquitecturas electrónicas más escalables.
A medida que los equipos de construcción, maquinaria agrícola, vehículos mineros y máquinas especiales incorporan más sistemas electrónicos inteligentes, los controladores Multi-CAN serán cada vez más importantes para gestionar la comunicación de toda la máquina.
SonnePower proporciona controladores programables para maquinaria móvil con múltiples interfaces de comunicación para aplicaciones electrónicas complejas.
Nuestras soluciones permiten integrar:
Dispositivos J1939
Dispositivos CANopen
Pantallas HMI
Módulos de E/S remotos
Sistemas hidráulicos
Sensores y equipos auxiliares
Combinados con lógica de control programable y configuraciones flexibles de E/S, los controladores SonnePower ayudan a los fabricantes OEM a desarrollar sistemas electrónicos fiables y escalables para maquinaria móvil moderna.
