La maquinaria móvil moderna es cada vez más inteligente y cuenta con un mayor número de sensores, actuadores y componentes electrónicos.
Los sistemas de control tradicionales conectan todos los dispositivos directamente al controlador principal. Sin embargo, en máquinas grandes, esta arquitectura puede generar:
Cableados complejos
Mayores costes de instalación
Mayor dificultad de mantenimiento
Los módulos de E/S remotos ofrecen una solución más flexible al procesar las señales cerca de los componentes de la máquina y comunicarse con el controlador principal mediante redes como CAN Bus.
Este artículo explica cómo los módulos de E/S remotos mejoran los sistemas de control de maquinaria móvil y por qué son importantes para el diseño de máquinas modernas.

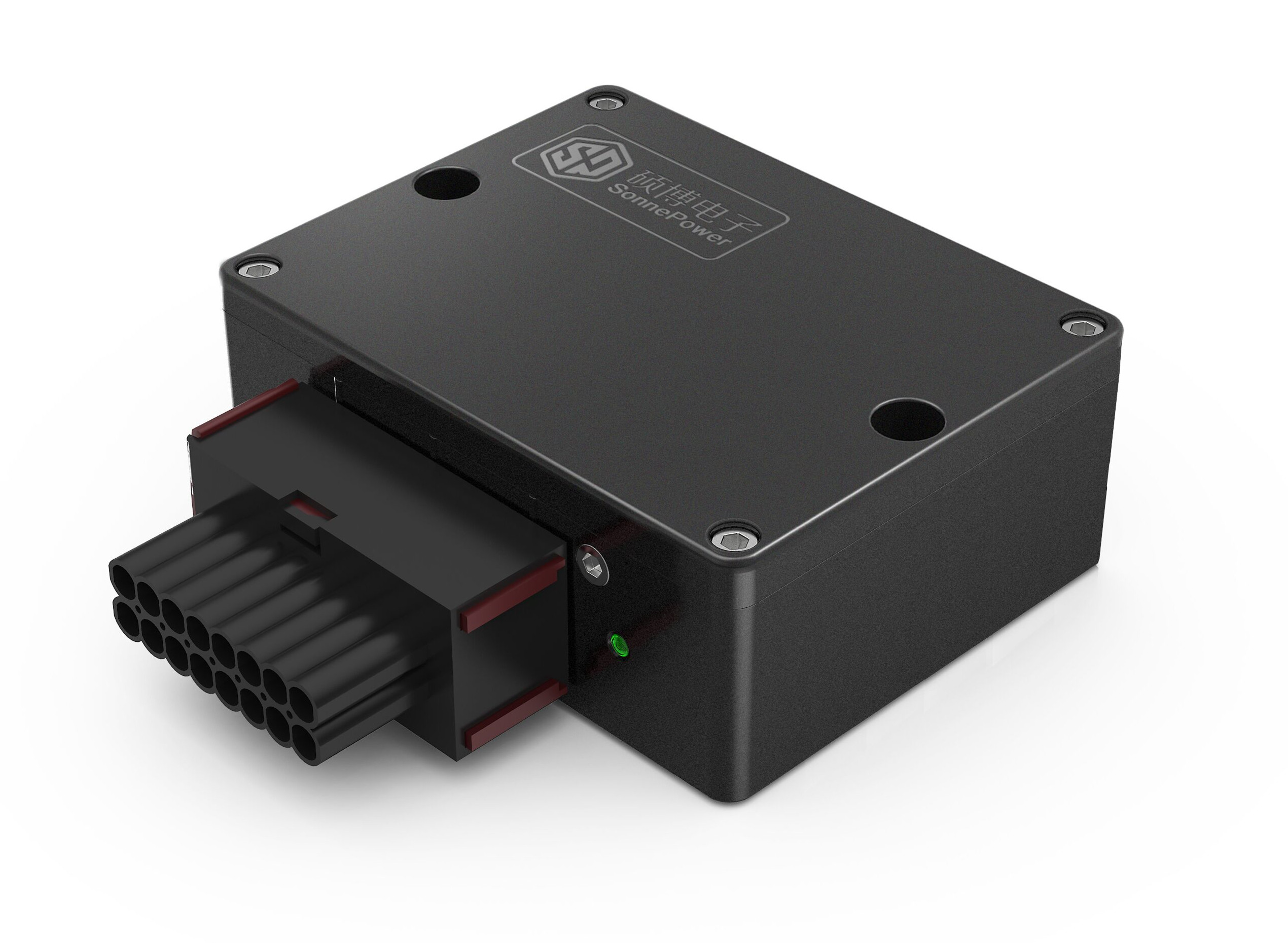

Un módulo de E/S remoto es un dispositivo electrónico que amplía las capacidades de entradas y salidas de un sistema de control.
En lugar de conectar cada sensor y actuador directamente al controlador principal, los módulos de E/S remotos recopilan las señales localmente y transmiten los datos mediante redes de comunicación.
Una arquitectura típica:
Sensores y Actuadores
↓
Módulo de E/S Remoto
↓
CAN Bus / Ethernet
↓
Controlador Principal
↓
Pantalla HMI
El módulo de E/S remoto actúa como un enlace entre los dispositivos de campo y el sistema de control de la máquina.
La maquinaria móvil suele integrar numerosos componentes distribuidos en diferentes zonas de la máquina, como:
Válvulas hidráulicas
Sensores de presión
Sensores de temperatura
Sensores de posición
Interruptores de seguridad
Controladores de motor
En equipos grandes, estos componentes pueden estar alejados del controlador principal.
Un sistema de cableado centralizado puede generar problemas como:
Arnés de cables más largos
Instalación más compleja
Mayor peso del sistema
Mayor dificultad para detectar fallos
Los módulos de E/S remotos simplifican la arquitectura electrónica colocando el procesamiento de señales más cerca de los dispositivos.
Arquitectura tradicional:
Sensores
↓
Cableado Largo
↓
Controlador Principal
↓
Actuadores
Estructura sencilla
Adecuado para máquinas pequeñas
Mayor cantidad de cables
Instalación más compleja
Arquitectura moderna:
Sensores
↓
Módulo E/S Remoto
↓
CAN Bus
↓
Controlador Principal
Menor cableado
Fácil expansión del sistema
Mejor mantenimiento
Diseño más flexible
Una función principal de los módulos de E/S remotos es recopilar información de diferentes sensores.
Las señales habituales incluyen:
Señales analógicas
Señales digitales
Datos de temperatura
Información de presión
Retroalimentación de posición
Los datos recopilados se procesan y transmiten al controlador principal.
Los módulos de E/S remotos también pueden controlar diferentes componentes de la máquina, como:
Válvulas hidráulicas
Relés
Solenoides
Sistemas de iluminación
Esto permite distribuir las funciones de control dentro de la máquina.
Los módulos de E/S remotos normalmente utilizan protocolos industriales como:
CAN Bus
CANopen
J1939
Ethernet
CAN Bus es ampliamente utilizado en maquinaria móvil debido a:
Alta fiabilidad
Comunicación en tiempo real
Resistencia a entornos industriales exigentes
Los módulos de E/S remotos reducen la longitud de los cables y simplifican el diseño eléctrico.
Beneficios:
Menores costes de instalación
Menor peso del sistema
Producción más sencilla
Cada máquina requiere diferentes cantidades de entradas y salidas.
Los módulos de E/S remotos permiten ampliar fácilmente los sistemas de control añadiendo nuevos módulos.
Esto ayuda a los fabricantes OEM a desarrollar diferentes modelos utilizando una misma plataforma de control.
Los módulos modernos de E/S remotos pueden incluir funciones de diagnóstico para supervisar:
Estado de entradas y salidas
Errores de comunicación
Fallos del sistema
Esto ayuda a reducir el tiempo de mantenimiento y mejorar la fiabilidad de la máquina.
Los módulos de E/S remotos se utilizan en:
Excavadoras
Cargadoras de ruedas
Grúas
Aplicaciones:
Control hidráulico
Monitorización de sensores
Funciones de seguridad
Ejemplos:
Tractores
Cosechadoras
Empacadoras
Aplicaciones:
Control de implementos
Funciones automáticas
Integración de sensores
Los equipos eléctricos requieren más sistemas electrónicos, incluyendo:
Monitorización de batería
Control de motor
Gestión térmica
Los módulos de E/S remotos ayudan a integrar estos sistemas distribuidos de forma eficiente.
Los fabricantes OEM deberían considerar:
Incluyendo:
Grado de protección IP
Rango de temperatura
Resistencia a vibraciones
Incluyendo:
CANopen
J1939
CAN Bus
Ethernet
Incluyendo:
Entradas digitales
Entradas analógicas
Salidas PWM
Número de canales necesarios
Los módulos de E/S remotos se están convirtiendo en una parte esencial de los sistemas modernos de control de maquinaria móvil.
Al distribuir el procesamiento de señales cerca de los componentes de la máquina, reducen la complejidad del cableado, mejoran la escalabilidad y aumentan la fiabilidad del sistema.
Para fabricantes OEM que desarrollan equipos de construcción, maquinaria agrícola y vehículos industriales, los módulos de E/S remotos proporcionan una solución flexible para crear arquitecturas electrónicas más inteligentes y eficientes.
