La maquinaria móvil moderna depende de un sistema eléctrico estable y correctamente diseñado.
Los equipos de construcción, maquinaria agrícola, vehículos mineros, grúas y vehículos industriales suelen utilizar arquitecturas eléctricas de 12 V o 24 Vpara alimentar controladores, pantallas HMI, sensores, válvulas, relés, iluminación y otros dispositivos electrónicos.
A medida que se incorporan más funciones electrónicas, conectar todos los dispositivos directamente a la batería deja de ser una solución adecuada.
Los controladores móviles pueden desempeñar un papel importante en la gestión de funciones relacionadas con la alimentación, la supervisión de la tensión, el control de cargas eléctricas y la respuesta ante condiciones anormales.

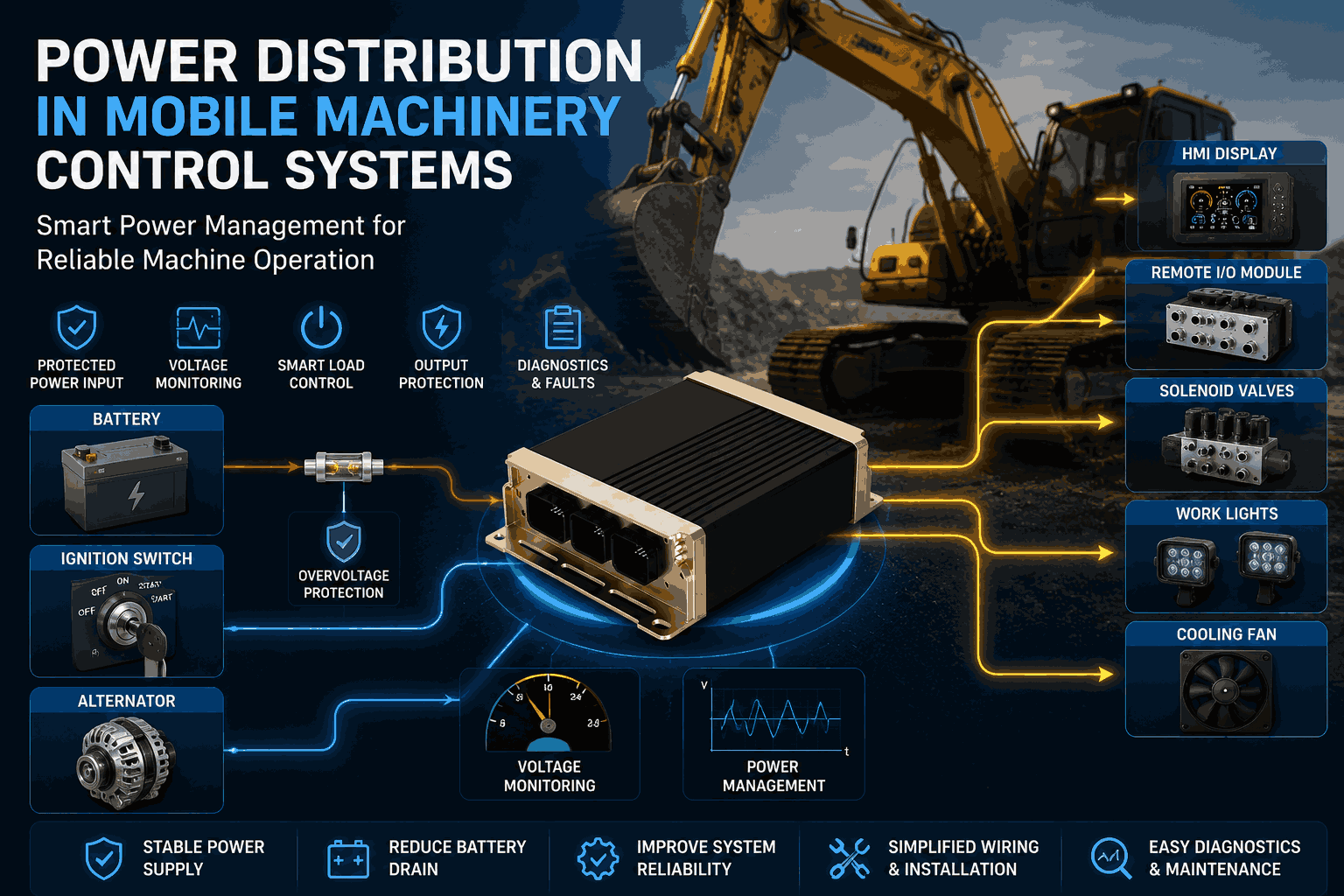

Este artículo explica cómo los controladores participan en la distribución de energía y por qué una gestión adecuada de la alimentación es importante para el funcionamiento fiable de la maquinaria móvil.
Una máquina móvil puede contener numerosas cargas eléctricas:
Controladores móviles
Pantallas HMI
Módulos de E/S remotos
Sensores
Válvulas solenoides
Relés
Luces
Ventiladores
Dispositivos telemáticos
No todos estos dispositivos necesitan estar alimentados al mismo tiempo.
Algunos deben funcionar únicamente cuando el encendido está activado, mientras que otros pueden necesitar alimentación permanente desde la batería.
Una arquitectura eléctrica mal diseñada puede provocar:
Descarga de la batería
Reinicios inesperados
Circuitos sobrecargados
Cableado complejo
Dificultades de diagnóstico
Una estrategia estructurada de distribución de energía ayuda a evitar estos problemas.
La maquinaria móvil suele utilizar diferentes tipos de alimentación.
La alimentación de batería está disponible directamente desde la batería de la máquina.
Puede utilizarse para sistemas que necesitan energía permanente, como:
Circuitos de memoria
Dispositivos telemáticos
Determinados sistemas de monitorización
La señal de encendido se activa cuando el operador pone en marcha el sistema eléctrico de la máquina.
El controlador puede utilizar esta señal para determinar cuándo debe entrar en el modo normal de funcionamiento.
Batería
↓
Interruptor de Encendido
↓
Controlador Móvil
↓
Activación de Sistemas
Algunos dispositivos pueden controlarse mediante las salidas del controlador, relés o módulos de potencia.
Por ejemplo:
Ventiladores
Luces de trabajo
Válvulas solenoides
Equipos auxiliares
De esta forma, las cargas eléctricas pueden activarse únicamente cuando son necesarias.
Un controlador móvil puede utilizar salidas digitales o PWM para gestionar diferentes dispositivos.
Una arquitectura típica sería:
Sensor / Comando del Operador
↓
Controlador Móvil
↓
Lógica de Salida
↓
Relé / Válvula / Ventilador / Luz
El controlador determina cuándo debe activarse cada salida en función de:
Modo de funcionamiento
Estado de los sensores
Lógica de seguridad
Comandos del operador
Esto permite desarrollar una arquitectura más inteligente que un sistema basado únicamente en interruptores manuales.
Las salidas high-side son habituales en electrónica para vehículos y maquinaria móvil.
Una salida high-side conmuta la tensión positiva de alimentación hacia la carga.
Pueden utilizarse para controlar:
Válvulas solenoides
Relés
Luces
Zumbadores
Una arquitectura simplificada:
Batería +
↓
Salida High-Side del Controlador
↓
Carga
↓
Masa
Este tipo de conmutación es habitual porque muchas cargas de maquinaria móvil comparten una conexión común a masa.
Las salidas low-side conmutan la conexión a masa en lugar de la alimentación positiva.
Batería +
↓
Carga
↓
Salida Low-Side del Controlador
↓
Masa
Dependiendo de la arquitectura eléctrica y del dispositivo conectado, los ingenieros pueden utilizar salidas high-side, low-side o circuitos de accionamiento específicos.
El tipo de salida del controlador debe ser compatible con los requisitos eléctricos de la carga.
No siempre es conveniente que todos los dispositivos electrónicos se inicien exactamente al mismo tiempo.
Por ejemplo, al encender una máquina puede seguirse una secuencia como:
Encendido ON
↓
Arranque del Controlador Principal
↓
Inicialización de la Red CAN
↓
Arranque de la HMI
↓
Activación de E/S Remotas
↓
Habilitación de Funciones Hidráulicas
Este proceso se conoce como secuenciación de alimentación.
Una secuencia correctamente diseñada puede ayudar a:
Reducir la corriente durante el arranque
Evitar determinados fallos de comunicación
Garantizar una inicialización correcta
Mejorar la estabilidad del sistema
Los controladores pueden supervisar la tensión de alimentación y responder ante condiciones anormales.
Entre las situaciones importantes se encuentran:
Subtensión
Sobretensión
Caída de tensión de batería
Problemas del sistema de carga
Por ejemplo, si la tensión de la batería cae demasiado, el sistema puede:
Generar una advertencia
Desactivar cargas no esenciales
Limitar determinadas funciones
Registrar un código de diagnóstico
Esto ayuda a evitar un funcionamiento inestable de la máquina.
No todas las cargas eléctricas tienen la misma importancia.
Las cargas críticas pueden incluir:
Controlador principal
Sistemas relacionados con la seguridad
Sensores esenciales
Las cargas no críticas pueden incluir:
Iluminación auxiliar
Accesorios
Funciones de confort
Si la capacidad eléctrica disponible disminuye, la lógica de control puede diseñarse para desactivar primero las cargas de menor prioridad.
Este concepto resulta especialmente útil en maquinaria eléctrica o alimentada por baterías.
La maquinaria eléctrica requiere una coordinación de energía más avanzada.
Puede incorporar:
Batería de alta tensión
Convertidor DC/DC
Batería de baja tensión
Controlador de motor
Pantalla HMI
Controlador móvil
Sistemas de refrigeración
El controlador puede gestionar los sistemas de baja tensión mientras se comunica con:
Sistema de gestión de baterías (BMS)
Controlador del motor
Sistema de gestión térmica
Por ejemplo:
BMS
↓
CAN Bus
↓
Controlador Móvil
↓
Ventilador / Bomba / HMI / Cargas Auxiliares
La lógica puede adaptar determinadas cargas según el estado de la batería y las condiciones de funcionamiento.
Las salidas de maquinaria móvil suelen controlar cargas inductivas como:
Solenoides hidráulicos
Relés
Motores
Estas cargas pueden generar picos de tensión durante la conmutación.
Un controlador robusto debe incorporar una protección adecuada frente a:
Cortocircuitos
Sobrecorriente
Transitorios de tensión
Sobrecarga térmica
Las funciones de diagnóstico también pueden ayudar a identificar condiciones anormales de las cargas.
Una cargadora puede utilizar el controlador principal para coordinar varios sistemas eléctricos.
El controlador se inicia y establece las comunicaciones necesarias.
La pantalla comienza a mostrar el estado de la máquina.
Una vez cumplidas las condiciones de funcionamiento y seguridad, se habilitan las salidas correspondientes.
Cuando aumenta la temperatura, el controlador puede activar el ventilador.
El operador puede activar la iluminación mediante un teclado, interruptor o comando de la HMI.
De esta forma, la máquina dispone de una arquitectura coordinada en la que la lógica electrónica gestiona diferentes funciones relacionadas con la alimentación y las cargas.
Una arquitectura de distribución de energía bien diseñada puede proporcionar varias ventajas.
Las cargas pueden desconectarse cuando no son necesarias.
La supervisión de tensión y la protección de las salidas ayudan a evitar comportamientos inestables.
En determinadas arquitecturas, los controladores y módulos de E/S distribuidos pueden reducir la necesidad de algunos relés y dispositivos de conmutación independientes.
La supervisión de fallos facilita la identificación de problemas eléctricos.
La lógica de alimentación puede adaptarse mediante software a diferentes configuraciones de máquina.
Al diseñar la distribución de energía de una máquina móvil, deben evaluarse:
Arquitectura de 12 V o 24 V
Corriente máxima de las cargas
Tipos de salida
Requisitos de relés
Conmutación high-side o low-side
Supervisión de tensión
Secuencia de arranque
Protección contra sobrecorriente
Protección contra load dump
Estrategia de puesta a tierra
La distribución de energía debe diseñarse conjuntamente con:
E/S del controlador
Comunicación CAN
Arnés de cableado
Protección EMC
Requisitos de seguridad de la máquina
