A primera vista parece imposible.
Un PLC compacto puede caber en la palma de una mano, mientras que la máquina que controla puede pesar varias toneladas.
Excavadoras, cargadoras, grúas y maquinaria agrícola realizan movimientos que requieren enormes cantidades de energía.
Entonces surge una pregunta lógica:
¿Cómo puede un pequeño PLC controlar una máquina tan grande?
La respuesta es sencilla:
El PLC no genera la fuerza.
El PLC toma decisiones.
La fuerza real proviene de motores eléctricos, sistemas hidráulicos, cilindros y actuadores.
Comprender esta diferencia es fundamental para entender el funcionamiento de los sistemas modernos de control industrial y maquinaria móvil.
Uno de los errores más comunes es pensar que el PLC alimenta directamente los motores o cilindros hidráulicos.
En realidad, el PLC solamente procesa señales.
Recibe información desde:
Sensores
Finales de carrera
Joysticks
Pulsadores
Transductores de presión
Y posteriormente envía órdenes hacia:
Relés
Contactores
Variadores de frecuencia
Controladores de motor
Válvulas hidráulicas
Por lo tanto, el PLC funciona como el cerebro de la máquina.
Un PLC normalmente trabaja con señales de bajo consumo.
Por ejemplo:
24V DC
Algunos cientos de miliamperios
Sin embargo, esa pequeña señal puede activar un contactor capaz de manejar:
Motores de decenas o cientos de amperios
Bombas hidráulicas
Sistemas de potencia industrial
Por esta razón, el tamaño del PLC no determina la capacidad de la máquina.
La mayoría de la maquinaria pesada utiliza sistemas hidráulicos.
Un ejemplo típico sería:
Joystick
↓
PLC / Controlador
↓
Salida PWM
↓
Válvula proporcional
↓
Flujo hidráulico
↓
Cilindro hidráulico
↓
Movimiento de la máquina
El PLC no levanta la carga.
La energía hidráulica realiza el trabajo.
El PLC únicamente controla cómo y cuándo se utiliza esa energía.
Los relés y contactores actúan como intermediarios entre el PLC y las cargas de alta potencia.
Por ejemplo:
24V
0.5A
↓
24V
100A
↓
El PLC controla el contactor.
El contactor controla el motor.
Este principio permite que un controlador pequeño gestione equipos de gran tamaño.
Las máquinas modernas contienen decenas de dispositivos electrónicos.
Entre ellos:
ECU de motor
Sensores
Sistemas de seguridad
Todos estos dispositivos pueden comunicarse mediante CAN Bus.
Gracias a esta red, un controlador compacto puede coordinar grandes cantidades de información sin necesidad de enormes mazos de cables.

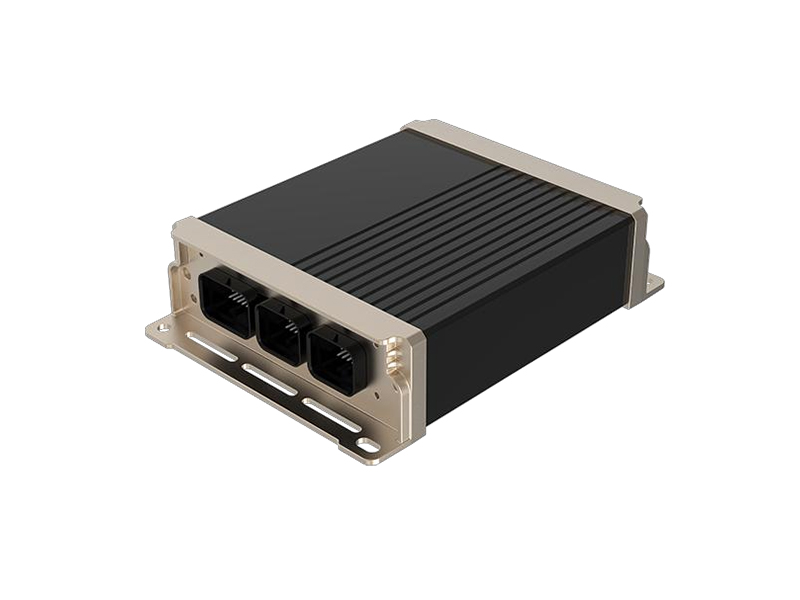

Aunque los PLC tradicionales siguen siendo populares en entornos industriales, la maquinaria móvil requiere características adicionales:
Protección IP67
Resistencia a vibraciones
Amplio rango de temperatura
Comunicación CANopen
Compatibilidad SAE J1939
Diagnóstico avanzado
Por esta razón, muchos fabricantes utilizan controladores específicos para maquinaria móvil en lugar de PLC convencionales.
Cuando el operador mueve el joystick:
El joystick envía una señal al controlador.
El controlador procesa la orden.
Se genera una salida PWM.
La válvula proporcional regula el flujo hidráulico.
El cilindro hidráulico se mueve.
El brazo de la excavadora se eleva.
La fuerza procede del sistema hidráulico.
El controlador únicamente coordina el proceso.
Falso.
Lo importante es la arquitectura del sistema.
Falso.
La potencia proviene de motores, bombas y sistemas hidráulicos.
Falso.
Con CAN Bus y módulos I/O distribuidos, un controlador compacto puede gestionar sistemas muy complejos.
