Muchas máquinas móviles antiguas todavía utilizan lógica de relés, señales analógicas y grandes sistemas de cableado punto a punto. Aunque estas máquinas siguen funcionando mecánicamente, sus sistemas electrónicos de control suelen volverse difíciles de mantener.
Las piezas de repuesto son cada vez más difíciles de encontrar. Las fallas de cableado tardan más en diagnosticarse. Agregar nuevas funciones se vuelve complicado. En muchos casos, la máquina sigue siendo valiosa, pero su arquitectura de control está desactualizada.
Aquí es donde la electrónica basada en CAN puede ayudar.Una actualización retrofit permite a fabricantes de maquinaria, propietarios de flotas e integradores de sistemas modernizar el control de la máquina sin reemplazar todo el equipo. Mediante controladores CAN, módulos I/O, pantallas HMI y redes de comunicación digital, las máquinas antiguas pueden obtener mejores diagnósticos, una arquitectura de cableado más limpia y una lógica de control más flexible.
Muchas máquinas antiguas dependen de paneles de relés, interruptores analógicos, botones cableados y largos arneses eléctricos discretos. Cada sensor y actuador puede estar conectado directamente al gabinete de control.
A medida que las máquinas se vuelven más complejas, esta arquitectura genera varios problemas:
Arnés de cableado grande y difícil de gestionar
Capacidad limitada de diagnóstico
Baja escalabilidad
Diagnóstico complicado
Mayor tiempo de mantenimiento
En máquinas hidráulicas antiguas, incluso funciones simples pueden requerir múltiples relés y largas rutas de cableado.
El mayor problema no siempre es la máquina en sí, sino la electrónica que la rodea.
Problemas comunes:
Controladores o placas de relés obsoletos
Falta de piezas de repuesto
Modificaciones de cableado sin identificar
Documentación eléctrica inconsistente
Baja visibilidad de fallos
Una sola falla eléctrica puede requerir horas de diagnóstico porque la máquina no tiene un sistema centralizado de diagnóstico.
Reemplazar toda la máquina suele ser costoso e innecesario.
Si la estructura mecánica, el sistema hidráulico y el motor siguen siendo utilizables, modernizar el sistema de control puede ofrecer un mejor retorno de inversión.
Este enfoque es común en:
Maquinaria de construcción
Vehículos de saneamiento
Equipos agrícolas
Maquinaria minera
Equipos móviles especiales
El CAN bus reemplaza gran parte del cableado punto a punto mediante una red de comunicación compartida.
En lugar de conectar cada interruptor y sensor directamente al controlador principal, los dispositivos se comunican mediante mensajes CAN.
Esto ofrece:
Arquitectura de cableado más limpia
Diagnóstico más sencillo
Mejor escalabilidad
Integración más rápida de nuevas funciones
En maquinaria móvil, CAN bus se ha convertido en el estándar para control electrónico distribuido.
Un sistema retrofit moderno suele incluir:

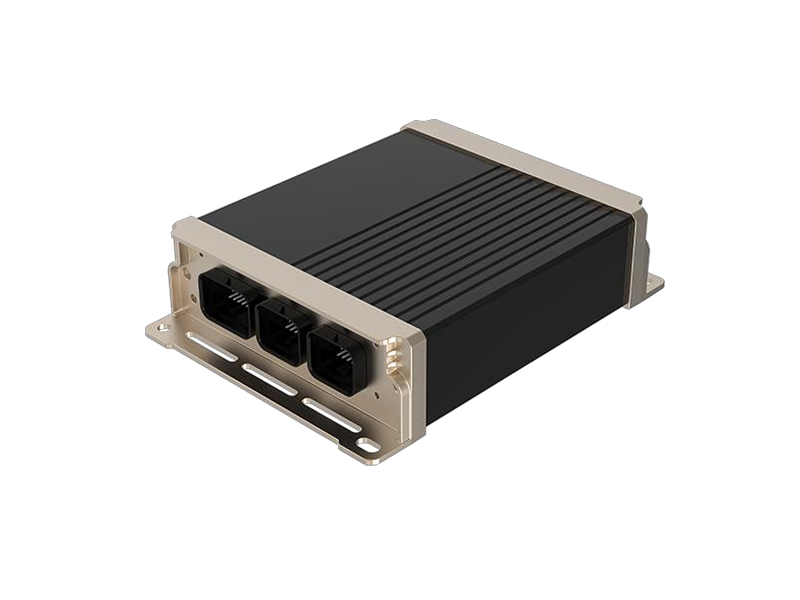

Controlador para maquinaria móvil (ECU)
Módulos I/O distribuidos
Pantalla HMI
Sensores y actuadores conectados por CAN
El controlador gestiona la lógica de la máquina.
Los módulos I/O recopilan señales y controlan salidas cerca de los subsistemas de la máquina, reduciendo largos recorridos de cable.

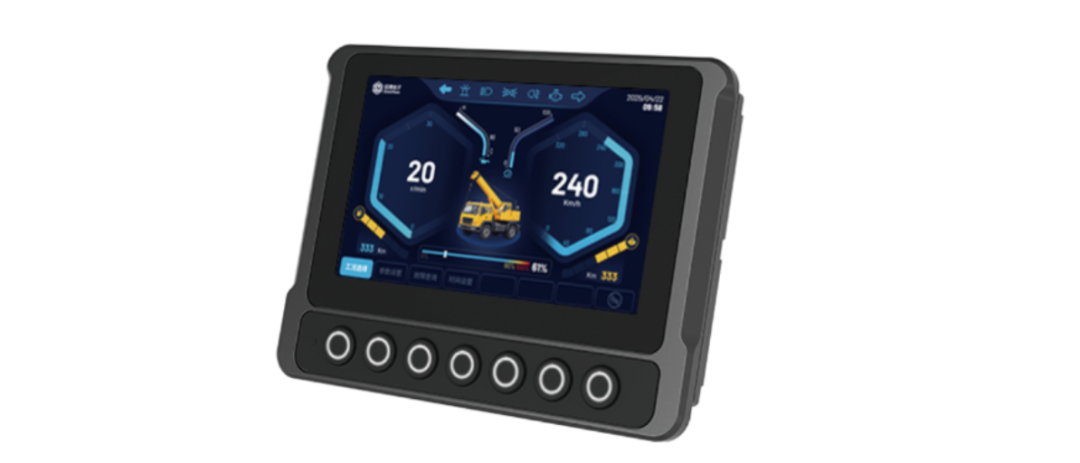

La pantalla HMI muestra estado de la máquina, alarmas, parámetros y diagnósticos.
Los sistemas basados en CAN permiten que sensores, válvulas, bombas y pantallas intercambien datos continuamente.
Ejemplos típicos:
Control de válvulas hidráulicas
Comunicación del motor
Sistemas de iluminación
Control de bombas
Alarmas de seguridad
Información de interfaz del operador
SAE J1939 se utiliza ampliamente en maquinaria móvil pesada como:
Maquinaria de construcción
Equipos agrícolas
Camiones
Vehículos de saneamiento
Es especialmente útil para comunicarse con motores, transmisiones y otros sistemas off-highway.
CANopen es más común en automatización distribuida y control de subsistemas.
Suele utilizarse cuando:
Se necesita configuración flexible de nodos
El control de movimiento es importante
Se requieren sistemas distribuidos personalizados
Algunas máquinas incluso utilizan J1939 y CANopen juntos.
Elegir el protocolo de comunicación desde el inicio ayuda a evitar problemas de integración.
El protocolo afecta:
Compatibilidad del controlador
Comunicación de la pantalla
Estructura de diagnóstico
Capacidad de expansión futura
La selección del protocolo debe realizarse antes de comprar el hardware.
Una gran ventaja de los proyectos retrofit es reemplazar la lógica fija de relés por control programable por software.
Esto permite:
Cambios lógicos más sencillos
Modos de máquina más flexibles
Mejores diagnósticos
Actualizaciones futuras de software
Funciones que antes requerían múltiples relés ahora pueden gestionarse dentro del software del controlador.
Muchas válvulas hidráulicas y sensores existentes todavía pueden reutilizarse durante un retrofit.
La arquitectura típica incluye:
Entradas analógicas
Entradas digitales
Salidas PWM para válvulas
Nodos de comunicación CAN
Los módulos I/O distribuidos facilitan la integración al colocar entradas y salidas más cerca de los subsistemas de la máquina.
Uno de los mayores beneficios del retrofit es simplificar el cableado.
En lugar de llevar cada señal a través de toda la máquina, los nodos CAN se comunican mediante un cable de red compartido.
Esto reduce:
Complejidad del arnés
Tiempo de instalación
Puntos de fallo
Dificultad de mantenimiento
Las pantallas HMI modernas proporcionan información centralizada como:
Códigos de fallo
Estado hidráulico
Datos del motor
Alarmas
Modos de operación
Esto mejora considerablemente la eficiencia de diagnóstico.
Las pantallas modernas también pueden integrar:
Cámaras traseras
Cámaras de herramientas
Menús de servicio
Ajustes de parámetros
Esto mejora tanto la usabilidad como la conciencia del operador.
Los sistemas hidráulicos suelen ser la parte más crítica del retrofit.
Los controladores CAN pueden gestionar:
Válvulas proporcionales
Bombas hidráulicas
Sistemas de ventilación
Control de velocidad de motores
El retrofit debe verificar la compatibilidad de señales antes de la implementación.
La lógica de seguridad nunca debe tratarse como algo secundario.
El sistema debe definir:
Comportamiento de parada de emergencia
Respuesta ante pérdida de comunicación
Estrategia de control manual
Estados seguros de respaldo
Estas funciones son especialmente importantes en maquinaria móvil.
Antes de comprar hardware, se debe realizar una auditoría completa:
Lista de entradas y salidas
Tipos de sensores
Especificaciones de válvulas
Fuente de alimentación
Circuitos de seguridad
Interfaces de comunicación existentes
Esto ayuda a evitar problemas de integración posteriores.
Antes de instalar en toda la flota:
Probar controlador y lógica I/O en banco
Instalar primero en una sola máquina
Validar en condiciones reales
Ajustar software y diagnósticos
Este enfoque reduce riesgos y tiempos de inactividad.
Un error común es comprar controladores antes de comprender las señales de la máquina.
Siempre deben definirse:
Número de entradas
Tipos de salida
Requisitos PWM
Rangos de sensores
Lógica de seguridad
antes de seleccionar el hardware.
Un retrofit no consiste solo en agregar CAN bus.
La máquina también debe comportarse de forma segura durante:
Fallos de alimentación
Pérdida de comunicación CAN
Fallo de sensores
Activación de parada de emergencia
CAN bus no solo reduce cables.
También proporciona:
Mejores diagnósticos
Arquitectura distribuida
Escalabilidad
Mejor capacidad de mantenimiento
Una máquina correctamente modernizada será más fácil de mantener y expandir en el futuro.
