La maquinaria de construcción moderna es cada vez más electrónica y orientada al software. Excavadoras, cargadoras, grúas, maquinaria vial y vehículos de saneamiento ahora dependen de sistemas de control complejos en lugar de simples interruptores mecánicos.
A medida que las máquinas se vuelven más avanzadas, los paneles de interruptores tradicionales generan nuevos problemas:
Arnés de cableado más grande
Instalaciones complejas
Mala ergonomía
Retroalimentación limitada
Mantenimiento difícil
Por esta razón, cada vez más OEM están adoptando teclados CAN Bus.
Un teclado CAN Bus ya no es solo un conjunto de botones. Actúa como un nodo de entrada inteligente que se comunica con el controlador del vehículo mediante redes CAN, SAE J1939 o CANopen.
Más importante aún, mejora significativamente la interacción del operador en maquinaria de construcción.
La maquinaria de construcción suele trabajar en entornos difíciles:
Polvo
Barro
Lluvia
Vibración
Ruido
Largas jornadas de trabajo
Los operadores deben reaccionar rápidamente mientras controlan múltiples funciones de la máquina al mismo tiempo.
Un panel de control mal diseñado puede provocar:
Fatiga del operador
Respuestas lentas
Errores de operación
Menor productividad
Mayor riesgo de seguridad
Por eso el diseño de la entrada del operador se ha convertido en una parte crítica del desarrollo de maquinaria moderna.

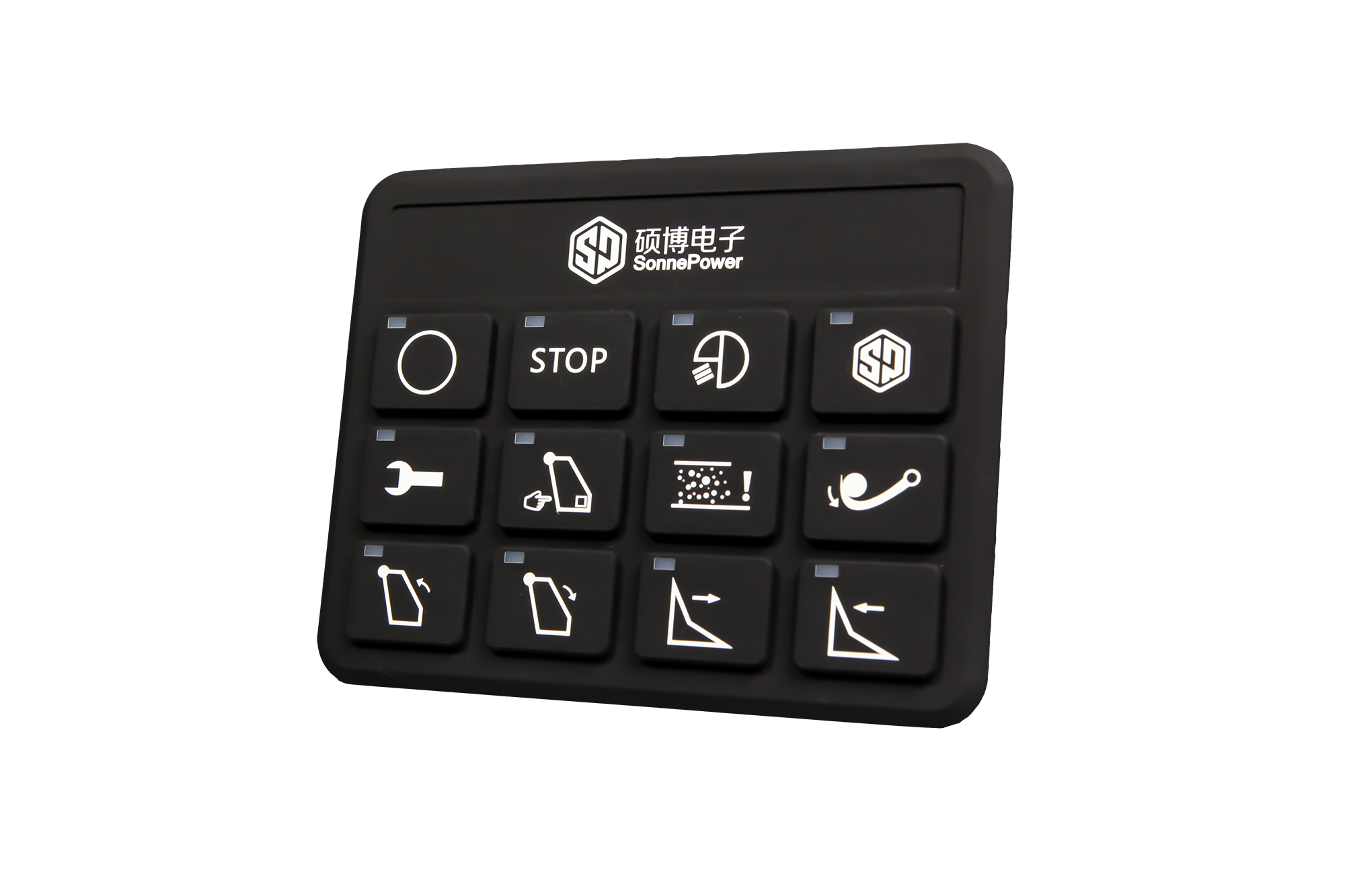

Un teclado CAN Bus es un dispositivo programable de interfaz de operador conectado a la red de la máquina mediante comunicación CAN.
A diferencia de los interruptores cableados tradicionales, los teclados CAN no requieren cables de señal independientes para cada botón.
En su lugar, las señales de los botones se transmiten digitalmente a través de la red CAN hacia el controlador.
Un teclado CAN Bus típico incluye:
Botones pulsadores
Microcontrolador
Transceptor CAN
LEDs RGB o retroiluminados
Carcasa sellada y resistente
La mayoría de los teclados para maquinaria de construcción son compatibles con:
SAE J1939
CANopen
CAN 2.0B
Los paneles tradicionales utilizan cableado punto a punto.
Cada interruptor normalmente requiere:
Cable de alimentación
Cable de tierra
Cable de señal
A medida que las máquinas se vuelven más complejas, el arnés de cableado se hace más grande y difícil de gestionar.
Los teclados CAN Bus simplifican esta arquitectura.
| Característica | Interruptores Tradicionales | Teclado CAN Bus |
|---|---|---|
| Cableado | Complejo | Simplificado |
| Cambios de función | Recableado físico | Configuración por software |
| Diagnóstico | Limitado | Disponible |
| Retroalimentación LED | Básica | Avanzada |
| Integración | Independiente | En red |
| Mantenimiento | Difícil | Más sencillo |
La maquinaria de construcción puede controlar:
Implementos hidráulicos
Luces de trabajo
Sistemas PTO
Modos de operación
Funciones auxiliares
Sistemas de cámaras
Los paneles tradicionales suelen volverse confusos y saturados.
Los teclados CAN Bus permiten a los OEM organizar las funciones de forma más lógica.
Esto mejora:
La concentración del operador
La precisión de entrada
La facilidad de uso
Los operadores pueden trabajar entre 8 y 12 horas al día.
Una mala ubicación de botones aumenta la fatiga y reduce la velocidad de reacción.
Los teclados CAN modernos mejoran la ergonomía mediante:
Botones más grandes
Mejor separación
Retroalimentación táctil
Operación con guantes
Distribución clara de iconos
Esto ayuda a los operadores a trabajar de forma más cómoda y eficiente.
Una de las mayores ventajas de los teclados CAN Bus es la retroalimentación LED.
Los interruptores tradicionales ofrecen poca o ninguna confirmación visual.
Los teclados CAN pueden usar:
Retroiluminación RGB
LEDs intermitentes
Indicadores de estado
Colores de advertencia
Por ejemplo:
| Color LED | Significado |
|---|---|
| Verde | Función activa |
| Azul | Modo de trabajo seleccionado |
| Amarillo | Condición de advertencia |
| Rojo | Fallo o función bloqueada |
Esto permite a los operadores entender el estado de la máquina de inmediato.
Los operadores de maquinaria de construcción no pueden apartar la vista del área de trabajo durante mucho tiempo.
La retroalimentación LED y los controles agrupados permiten identificar rápidamente el estado de la máquina sin revisar constantemente la pantalla HMI.
Esto mejora:
La velocidad de reacción
La seguridad operativa
La confianza del operador
Una de las principales razones por las que los OEM adoptan teclados CAN es la reducción del cableado.
En lugar de utilizar cables separados para cada interruptor, el teclado funciona como un único nodo CAN.
Beneficios:
Arnés de cableado más pequeño
Instalación más rápida
Menor peso
Mantenimiento más sencillo
Menos fallos eléctricos
Esto es especialmente importante para:
Excavadoras
Grúas
Maquinaria vial
Vehículos de saneamiento
Maquinaria agrícola
Un teclado CAN Bus no funciona solo.
En maquinaria moderna, el sistema normalmente incluye:
| Componente | Función |
|---|---|
| Teclado CAN | Entrada del operador |
| Pantalla HMI | Información visual |
| Controlador (ECU) | Ejecución lógica |
Ejemplo de flujo de trabajo:
El operador presiona un botón de implemento
El teclado envía un mensaje CAN J1939
El controlador activa la salida hidráulica
La pantalla HMI muestra el estado de la función
El LED del teclado cambia de color para confirmar la activación
Esto crea una interfaz de operador más inteligente y conectada.
Los teclados CAN Bus se utilizan ampliamente en:
Control de implementos
Hidráulicos auxiliares
Selección de modos de trabajo
Funciones del cucharón
Sistemas de iluminación
Control de suspensión
Control de estabilizadores
Funciones auxiliares
Interbloqueos de seguridad
Sistemas de pulverización
Control de cepillos
Paneles de operación traseros
Pulverización de asfalto
Distribución de material
Sistemas de compactación
Los OEM primero deben definir:
Flujo de trabajo del operador
Funciones prioritarias
Controles críticos de seguridad
Y luego elegir el diseño del teclado.
La retroalimentación LED debe comunicar claramente:
Estado activo
Condiciones de fallo
Funciones bloqueadas
Modos de trabajo
Sin una lógica adecuada, los LEDs generan confusión.
Las funciones críticas no deben mezclarse con funciones secundarias.
Una buena agrupación mejora:
La velocidad del operador
La memoria muscular
La seguridad
Los teclados CAN Bus modernos son nodos inteligentes de control.
Deben diseñarse como parte integral de toda la arquitectura electrónica de la máquina.
Antes de elegir un teclado, los OEM deben evaluar:
Compatibilidad con J1939 o CANopen
Protección IP67/IP69
Resistencia a vibraciones
Personalización de botones
Compatibilidad RGB LED
Posición de montaje
Operación con guantes
Integración con HMI y controladores
El mejor teclado no es simplemente el que tiene más botones.
Es el que mejor se adapta al flujo de trabajo del operador.
Los teclados CAN Bus están cambiando la forma en que los operadores interactúan con la maquinaria de construcción.
Su valor no se limita a reducir el cableado.
También mejoran:
Precisión de operación
Ergonomía
Visibilidad de retroalimentación
Integración de sistemas
Eficiencia de mantenimiento
La maquinaria moderna depende cada vez más de sistemas electrónicos conectados, y los teclados CAN Bus se han convertido en una parte importante de una arquitectura de control más inteligente.
En lugar de actuar como simples interruptores, ahora funcionan como nodos inteligentes de entrada del operador dentro de la red de la máquina.
