Cómo las E/S Distribuidas Simplifican el Cableado y Mejoran el Diagnóstico en Vehículos de Saneamiento
Los vehículos modernos de saneamiento son cada vez más complejos.
Un solo barredor vial o camión compactador puede incluir:
Válvulas hidráulicas
Sistemas de pulverización de agua
Equipos de trabajo traseros
Luces de advertencia
Cámaras
Sensores
En las arquitecturas tradicionales, la mayoría de estos dispositivos se conectan directamente a un controlador central mediante largos arneses eléctricos.
A medida que aumentan las funciones, los sistemas de cableado se vuelven:
Más grandes
Más pesados
Más costosos
Más difíciles de mantener
Por esta razón, las E/S distribuidas (Distributed I/O) se utilizan cada vez más en los vehículos modernos de saneamiento.
En lugar de conectar todas las señales a un único controlador, los módulos I/O distribuidos colocan las entradas y salidas cerca de los subsistemas que controlan.
El resultado es un cableado más simple, mantenimiento más fácil y mejores capacidades de diagnóstico.
Los vehículos de saneamiento funcionan de forma diferente a los camiones convencionales.
Además de conducir, gestionan múltiples sistemas al mismo tiempo.
Ejemplos:
Sistemas de control de cepillos
Sistemas hidráulicos de elevación
Sistemas de pulverización
Compactadores traseros
Luces de advertencia
Redes de sensores
Sistemas de cámaras
En arquitecturas centralizadas tradicionales, todas las señales deben viajar mediante largos arneses hasta el controlador principal.
Esto genera:
Grandes paquetes de cables
Muchos conectores
Diagnóstico más difícil
Mayor tiempo de instalación
Mayor riesgo de fallos eléctricos
Estos problemas aumentan porque los vehículos trabajan en ambientes con:
Polvo
Humedad
Barro
Vibración
Exposición al exterior
Con el tiempo, el cableado y conectores sufren desgaste que puede provocar fallos intermitentes.

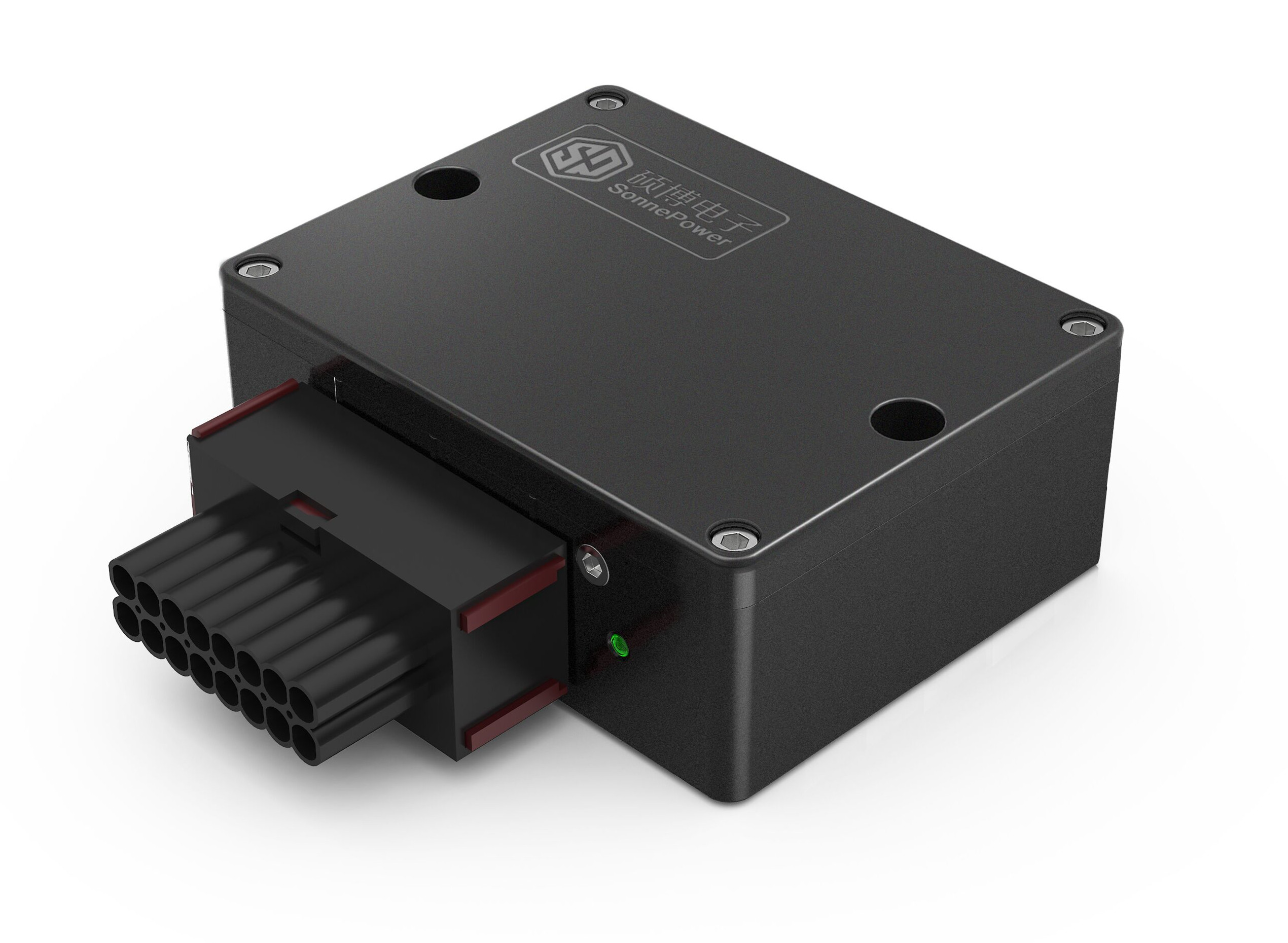

Las E/S distribuidas significan colocar módulos de entrada y salida cerca de los subsistemas que controlan, en lugar de conectar cada sensor y actuador directamente al controlador central.
En lugar de usar cableado punto a punto, la comunicación suele realizarse mediante CAN Bus.
Una arquitectura típica puede ser:
Pantalla HMI
↓
Controlador
↓
CAN Bus
↓
Módulo I/O frontal
Módulo I/O trasero
Módulo I/O hidráulico
↓
Sensores / Válvulas / Luces / Equipos
Esta arquitectura reduce significativamente el cableado total del vehículo.
La principal ventaja es simplificar el cableado.
Un vehículo puede incluir:
Equipos delanteros:
Cepillos
Sistemas de agua
Equipos traseros:
Compactadores
Sensores
Sistemas de advertencia
Los módulos I/O locales reducen la necesidad de largos recorridos de cable.
Los sistemas tradicionales pueden requerir decenas de cables.
Las arquitecturas distribuidas suelen reemplazar muchos cables por:
Alimentación eléctrica
Líneas CAN Bus
Esto permite:
Arnés más pequeño
Instalación más sencilla
Menor costo
Cada conector es un posible punto de fallo.
Reducirlos mejora la confiabilidad, especialmente en ambientes húmedos o con vibración.
Los sistemas hidráulicos son comunes en:
Elevación de tolvas
Movimiento de cepillos
Compactadores
Manipulación de contenedores
Estos sistemas usan:
Sensores de presión
Sensores de posición
Válvulas solenoides
Las E/S distribuidas permiten conectar estos componentes a módulos cercanos, reduciendo el cableado y facilitando el mantenimiento.
La simplificación del cableado es solo una ventaja.
También mejoran el diagnóstico.
Los técnicos pueden identificar más rápido:
Fallos de sensores
Módulos hidráulicos desconectados
Problemas de voltaje
Timeout de CAN Bus
Esto acelera el mantenimiento.
Los sistemas tradicionales requieren seguir manualmente el cableado.
Las arquitecturas distribuidas permiten aislar fallos por subsistemas.
Beneficios:
Menor tiempo de inactividad
Reparaciones más rápidas
Menores costos
| Arquitectura Centralizada | Arquitectura Distribuida |
|---|---|
| Arnés largo | Cableado corto |
| Muchos conectores | Menos conectores |
| Diagnóstico complejo | Diagnóstico más fácil |
| Difícil escalabilidad | Mejor escalabilidad |
| Mayor peso | Menor peso |
Los vehículos deben dividirse en zonas:
Cabina
Equipos delanteros
Equipos traseros
Sistemas hidráulicos
Sin esta división, la complejidad sigue siendo alta.
Los módulos cercanos a equipos de trabajo deben soportar:
Agua
Polvo
Vibración
Los componentes IP67 suelen ser preferibles.
Una mala terminación CAN puede generar problemas de comunicación y diagnóstico.
Los vehículos modernos dependen cada vez más de:
Comunicación CAN Bus
Controladores electrónicos
Pantallas HMI
Sensores
Sistemas hidráulicos
Diagnóstico remoto
Las arquitecturas centralizadas son difíciles de ampliar.
Las E/S distribuidas ayudan a reducir la complejidad del cableado y mejorar la eficiencia del mantenimiento.
El futuro no consiste solo en agregar más funciones.
Consiste en construir arquitecturas más inteligentes y fáciles de mantener.
Son módulos de entrada y salida colocados cerca de los subsistemas para reducir cableado.
Reemplazan largos cables de señal por módulos locales conectados mediante CAN Bus.
Sí. Permiten localizar fallos a nivel de nodo o subsistema.
Sí. Menos conectores y cableado más corto mejoran la confiabilidad frente a humedad y vibración.
Para vehículos complejos, suelen ofrecer mejor escalabilidad y mantenimiento más sencillo.
