CAN Bus se ha convertido en una de las tecnologías de comunicación más importantes para la maquinaria móvil moderna.
Desde equipos de construcción y maquinaria agrícola hasta vehículos mineros y equipos industriales, las redes CAN se utilizan ampliamente para conectar controladores, sensores, pantallas HMI y módulos electrónicos.
Sin embargo, los entornos industriales presentan diferentes desafíos eléctricos, como interferencias electromagnéticas, diferencias de potencial de tierra y picos de tensión.
Para mejorar la fiabilidad de la comunicación CAN, muchos fabricantes OEM utilizan interfaces CAN aisladas (Isolated CAN).Este artículo explica qué es el CAN aislado, cómo funciona, las diferencias entre CAN aislado y CAN no aislado, y cuándo los fabricantes de maquinaria móvil deberían elegir una solución de CAN con aislamiento eléctrico.
El CAN aislado es una interfaz de comunicación CAN que proporciona separación eléctrica entre la red CAN y los circuitos electrónicos internos del dispositivo.
A diferencia de una interfaz CAN tradicional sin aislamiento, el CAN aislado utiliza componentes de aislamiento para evitar una conexión eléctrica directa entre diferentes partes del sistema.
Una interfaz CAN aislada normalmente incluye:
Transceptor CAN
Componente de aislamiento digital
Fuente de alimentación aislada
Circuito de comunicación CAN
La barrera de aislamiento permite que los datos se transmitan correctamente mientras protege los componentes electrónicos sensibles frente a perturbaciones eléctricas.

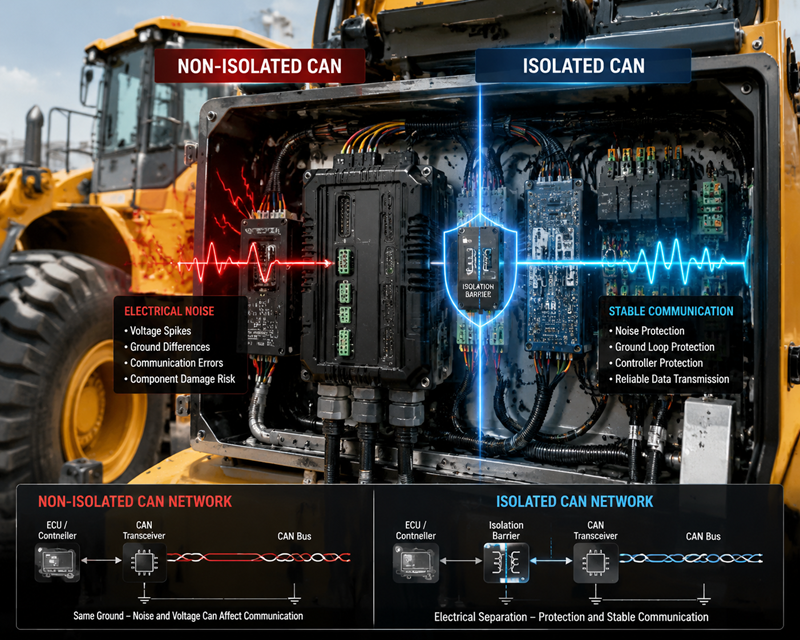

En una interfaz CAN no aislada, la conexión típica es:
Bus CAN
↓
Transceptor CAN
↓
Controlador MCU
La red CAN y el controlador comparten la misma referencia eléctrica de tierra.
Esto significa que cualquier diferencia de potencial o interferencia eléctrica puede afectar directamente al sistema.
En una interfaz CAN aislada:
Bus CAN
↓
Transceptor CAN
↓
Barrera de aislamiento
↓
Controlador MCU
La barrera de aislamiento separa eléctricamente la parte de comunicación de la parte de control.
Los datos pueden seguir transmitiéndose, pero las perturbaciones eléctricas tienen menos posibilidades de afectar a los componentes internos.
La maquinaria móvil funciona en condiciones exigentes.
Los equipos de construcción, agrícolas y mineros están expuestos a diferentes riesgos eléctricos.
Las máquinas grandes pueden contener múltiples sistemas eléctricos.
Diferentes componentes pueden tener pequeñas diferencias de potencial entre sus conexiones de tierra.
Sin aislamiento, estas diferencias pueden provocar:
Inestabilidad en la comunicación
Errores de transmisión
Daños en componentes electrónicos
El aislamiento CAN ayuda a proteger la red frente a estos problemas.
La maquinaria móvil contiene numerosos elementos que pueden generar ruido eléctrico:
Motores eléctricos
Válvulas hidráulicas
Inversores
Relés
Sistemas de potencia
Estas interferencias pueden afectar a la calidad de la comunicación CAN.
Una interfaz CAN aislada mejora la estabilidad de la señal en ambientes con alto ruido eléctrico.
Los equipos industriales pueden experimentar:
Sobretensiones
Transitorios eléctricos
Errores de conexión
El aislamiento proporciona una capa adicional de protección para los componentes electrónicos críticos.
| Característica | CAN Aislado | CAN No Aislado |
|---|---|---|
| Separación eléctrica | Sí | No |
| Protección contra ruido | Alta | Limitada |
| Protección contra bucles de tierra | Excelente | Baja |
| Coste | Mayor | Menor |
| Complejidad del sistema | Mayor | Más simple |
| Entornos exigentes | Ideal | Limitado |
Ejemplos:
Cargadoras de ruedas
Excavadoras
Grúas
Vehículos mineros
Estas máquinas suelen tener:
Cables largos
Múltiples sistemas eléctricos
Alto nivel de interferencias
El aislamiento CAN ayuda a mantener una comunicación estable.
Los equipos eléctricos incluyen componentes como:
Sistemas de batería
Controladores de motor
Electrónica de potencia
El aislamiento ayuda a proteger la comunicación frente a entornos de alto voltaje.
Las máquinas modernas pueden integrar:
El CAN aislado mejora la fiabilidad entre diferentes dispositivos distribuidos.
Una red CAN fiable no depende únicamente de utilizar una interfaz aislada.
Los fabricantes OEM deben considerar varios factores durante el diseño del sistema de comunicación:
Arquitectura de red
Protección eléctrica
Selección de componentes
Condiciones de funcionamiento
Una buena planificación ayuda a garantizar una comunicación estable durante toda la vida útil de la máquina.
El diseño de la red CAN debe considerar:
Una red CAN normalmente utiliza una estructura tipo bus.
Los fabricantes deben prestar atención a:
Longitud del cableado
Número de dispositivos conectados
Ubicación de los nodos CAN
Terminaciones de red
Una arquitectura incorrecta puede provocar:
Errores de comunicación
Pérdida de mensajes
Reducción de la estabilidad del sistema
El cable utilizado en una red CAN influye directamente en la calidad de comunicación.
Los sistemas industriales suelen requerir:
Cables trenzados
Protección contra interferencias
Conexiones adecuadas
Buena resistencia mecánica
Esto es especialmente importante en maquinaria móvil sometida a vibraciones y condiciones ambientales exigentes.
Además del aislamiento eléctrico, los sistemas CAN modernos pueden incorporar otros elementos de protección.
Ejemplos:
Protección contra sobretensión
Filtros EMI
Protección ESD
Componentes de supresión de transitorios
Estas medidas ayudan a aumentar la vida útil del sistema electrónico.
La elección depende principalmente de los requisitos de la aplicación.
El CAN aislado es recomendable para:
Maquinaria pesada
Sistemas con cables largos
Equipos eléctricos
Aplicaciones con alto nivel de interferencia
Máquinas con múltiples fuentes de alimentación
Ejemplos:
Cargadoras eléctricas
Vehículos mineros
Grúas móviles
Equipos industriales especiales
Una interfaz CAN no aislada puede ser suficiente para:
Sistemas simples
Distancias cortas
Entornos con poco ruido eléctrico
Aplicaciones de bajo coste
Ejemplos:
Equipos pequeños
Sistemas internos de control
Prototipos de desarrollo
En una arquitectura moderna de control, el CAN aislado suele formar parte de un sistema electrónico completo:
Sensores
↓
Módulos Remotos de E/S
↓
CAN Aislado
↓
Controlador Principal
↓
Pantalla HMI
↓
Diagnóstico Remoto
Esta arquitectura proporciona:
Comunicación estable
Mayor protección electrónica
Mejor resistencia a condiciones industriales
Mayor fiabilidad del sistema
Aunque Ethernet está ganando importancia en aplicaciones de alta velocidad, CAN seguirá siendo una tecnología fundamental para el control de maquinaria móvil.
Las futuras máquinas combinarán diferentes tecnologías:
CAN
CANopen
J1939
Ethernet industrial
Conectividad cloud
El objetivo será crear sistemas electrónicos más inteligentes, seguros y conectados.
El aislamiento CAN tendrá un papel importante especialmente en:
Maquinaria eléctrica
Vehículos autónomos
Sistemas con alta potencia eléctrica
Equipos industriales conectados
El CAN aislado proporciona una mayor protección y fiabilidad para las redes de comunicación utilizadas en maquinaria móvil.
En comparación con las interfaces CAN no aisladas, ofrece ventajas importantes frente a:
Diferencias de potencial eléctrico
Ruido industrial
Sobretensiones
Riesgos de daños electrónicos
Para fabricantes OEM que desarrollan equipos de construcción, maquinaria agrícola, vehículos mineros o máquinas eléctricas, elegir la interfaz CAN adecuada es fundamental para construir sistemas de control fiables.
Una arquitectura CAN bien diseñada permite crear máquinas más robustas, seguras y preparadas para futuras tecnologías.
