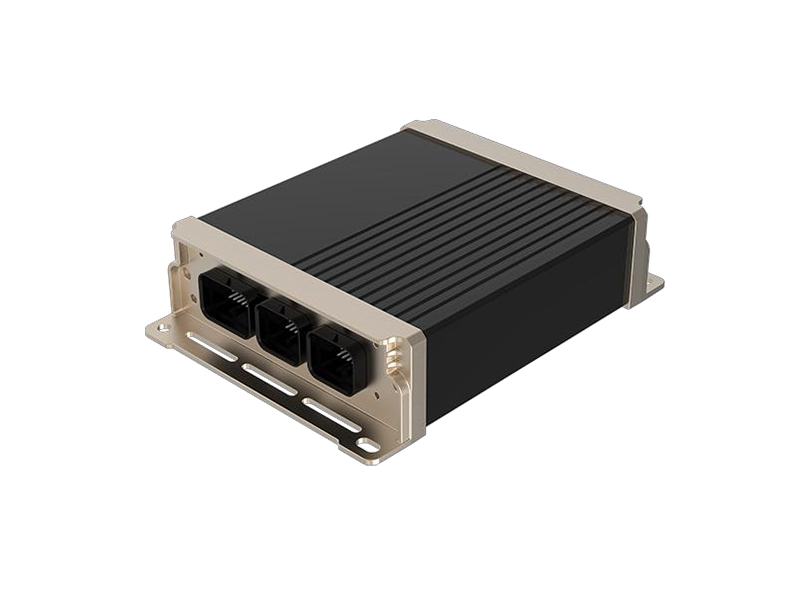

Seleccionar un controlador para maquinaria móvil no consiste únicamente en revisar la potencia del procesador o las interfaces de comunicación disponibles. Uno de los factores más importantes es determinar cuántos canales de entrada y salida (E/S) necesita realmente la máquina, tanto para sus funciones actuales como para futuras ampliaciones.
Muchos fabricantes se centran únicamente en el número total de canales de E/S. Sin embargo, una selección adecuada requiere comprender los diferentes tipos de señales, las necesidades de expansión y la arquitectura general del sistema.
En esta guía práctica explicamos cómo calcular los requisitos de E/S para maquinaria móvil, incluyendo plataformas elevadoras, grúas, pulverizadores agrícolas, vehículos municipales y otros equipos todoterreno.
Una planificación incorrecta puede generar problemas durante todo el ciclo de vida de la máquina.
Si el controlador se queda corto, será necesario reemplazarlo o añadir módulos adicionales cuando se incorporen nuevas funciones, sensores o válvulas. Por otro lado, seleccionar un controlador sobredimensionado aumenta los costes sin aportar beneficios reales.
Una planificación adecuada permite:
Reducir costes de hardware.
Simplificar el diseño del cableado.
Facilitar futuras ampliaciones.
Mejorar la fiabilidad del sistema.
Reducir el trabajo de rediseño.
El objetivo no es elegir el controlador más grande, sino el más adecuado para la aplicación.
Antes de calcular los requisitos, es importante conocer los tipos de señales más habituales en maquinaria móvil.
Las entradas digitales reciben señales ON/OFF procedentes de interruptores y sensores.
Ejemplos comunes:
Botones de parada de emergencia.
Finales de carrera.
Interruptores de asiento.
Interruptores de puerta.
Sensores de proximidad.
Normalmente, cada dispositivo requiere una entrada digital.
Las salidas digitales controlan dispositivos que funcionan en modo encendido/apagado.
Ejemplos:
Luces de advertencia.
Relés.
Zumbadores.
Ventiladores.
Electroválvulas.
Cada dispositivo suele requerir una salida digital.
Las entradas analógicas reciben señales variables procedentes de sensores.
Ejemplos:
Sensores de presión.
Sensores de temperatura.
Sensores de nivel de combustible.
Sensores de posición.
Sensores de carga.
Estas señales proporcionan valores continuos y permiten supervisar el estado de la máquina en tiempo real.
Las salidas PWM (Modulación por Ancho de Pulso) son muy comunes en sistemas hidráulicos.
Aplicaciones típicas:
Válvulas hidráulicas proporcionales.
Control de velocidad de ventiladores.
Control de motores eléctricos.
Las salidas PWM no deben considerarse simples salidas digitales, ya que requieren capacidades específicas de control.
Enumere todos los sensores presentes en la máquina.
Por ejemplo:
Sensores de presión.
Sensores de temperatura.
Sensores de posición.
Finales de carrera.
Sensores de seguridad.
Anote la cantidad de cada uno.
A continuación, enumere todos los dispositivos controlados por el sistema.
Ejemplos:
Válvulas hidráulicas.
Relés.
Luces.
Ventiladores.
Solenoides.
Anote también la cantidad de cada dispositivo.
Agrupe todos los dispositivos según el tipo de señal requerido:
Entradas digitales (DI)
Salidas digitales (DO)
Entradas analógicas (AI)
Salidas PWM
Este paso permite conocer la distribución real de las señales dentro del sistema.
Es recomendable reservar capacidad adicional para futuras ampliaciones.
Recomendaciones generales:
| Tipo de Máquina | Capacidad de Reserva Recomendada |
|---|---|
| Máquinas pequeñas | 20% |
| Máquinas medianas | 25% |
| Máquinas complejas | 30% |
La capacidad de reserva ayuda a incorporar nuevas funciones sin necesidad de sustituir el controlador.
Supongamos una plataforma elevadora con los siguientes requisitos:
| Tipo de Señal | Cantidad |
|---|---|
| Entradas Digitales | 18 |
| Salidas Digitales | 12 |
| Entradas Analógicas | 6 |
| Salidas PWM | 8 |
Total inicial:
44 canales
Añadiendo un 25% de reserva:
44 × 1,25 = 55 canales
En este caso, un controlador con aproximadamente 55 a 60 canales disponibles permitiría cubrir las necesidades actuales y futuras de la máquina.
A medida que aumenta la complejidad de la máquina, elegir un controlador más grande no siempre es la mejor solución.
Los módulos de E/S remotas permiten instalar entradas y salidas cerca de sensores y actuadores, reduciendo significativamente el cableado.
Ventajas:
Menor longitud de cableado.
Menores costes de instalación.
Mantenimiento más sencillo.
Mayor escalabilidad.
Arquitectura más flexible.
Esta solución es especialmente útil en:
Grúas.
Pulverizadores agrícolas.
Vehículos aeroportuarios.
Equipos mineros.
Combinados con redes CAN Bus, los módulos de E/S remotasayudan a simplificar el diseño eléctrico de la máquina.
Determinar correctamente el número de canales de E/S es uno de los pasos más importantes al seleccionar un controlador para maquinaria móvil.
En lugar de centrarse únicamente en el número total de canales, los ingenieros deben considerar los tipos de señales, la capacidad de expansión futura y la arquitectura general del sistema.
Una metodología estructurada permite seleccionar un controlador adecuado desde el principio, reduciendo costes y facilitando futuras actualizaciones.
Al comprender las diferencias entre entradas digitales, salidas digitales, entradas analógicas y salidas PWM, los fabricantes pueden diseñar sistemas de control más fiables, escalables y preparados para el futuro.
