Las cargadoras de ruedas modernas ya no se definen únicamente por su rendimiento mecánico.
Hoy en día, la productividad, la comodidad del operador, la seguridad y la capacidad de evolución futura dependen en gran medida de cómo está diseñada la arquitectura del sistema de control.
Para los OEM, el verdadero desafío no es elegir un controlador, sino diseñar una arquitectura que pueda coordinar múltiples funciones y, al mismo tiempo, ser escalable y fácil de mantener.
En muchos proyectos, las primeras preguntas suelen ser:
“¿Qué controlador debemos usar?”
“¿Cuántos canales de E/S necesitamos?”
Sin embargo, en una cargadora de ruedas, estas no son las preguntas correctas.
Una cargadora integra:
Control de tracción y transmisión
Funciones electrohidráulicas (brazo y cuchara)
Sistemas de seguridad y monitoreo
Estas funciones están altamente interrelacionadas.
Si la arquitectura no está bien definida desde el principio, aparecerán problemas en:
La complejidad de calibración
La consistencia de respuesta de la máquina
El diagnóstico en servicio
La integración de nuevas funciones
Un enfoque práctico para OEM consiste en dividir el sistema en dominios funcionales.
Gestión del par del motor
Coordinación de la transmisión
Control de fuerza de tracción
Este dominio se encarga del movimiento y la potencia.
Elevación del brazo y movimiento de la cuchara
Control de implementos
Sistemas electrohidráulicos
Es el dominio más dinámico y el que impacta directamente en la productividad.
Joysticks y pedales
Pantalla y configuración
Ajuste de respuesta de la máquina
Define cómo el operador interactúa con la máquina.
Detección de fallos
Lógica de seguridad basada en sensores
Alarmas y advertencias
Garantiza un funcionamiento seguro y predecible.

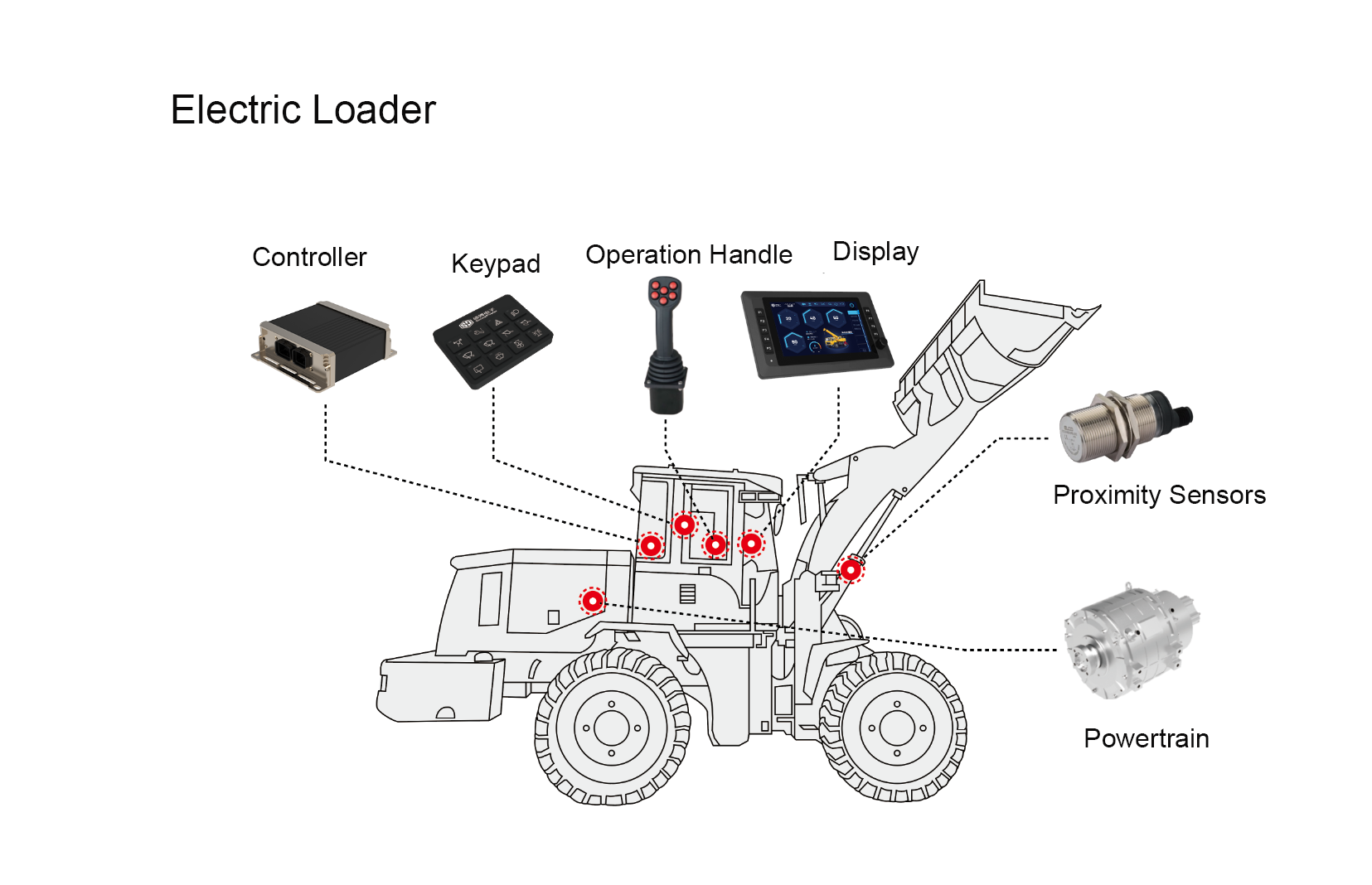

Una cargadora moderna es un sistema distribuido, no un único controlador.
Se encarga de:
Coordinar los diferentes dominios
Gestionar la lógica global
Supervisar funciones críticas
Gestionan:
Hidráulica
Transmisión
Funciones específicas
El HMI no es solo una pantalla.
Actúa como:
Interfaz principal del operador
Punto de configuración del comportamiento de la máquina
Herramienta de diagnóstico
Permite la comunicación entre:
Controladores
Sensores y actuadores
Esto facilita:
Intercambio de datos en tiempo real
Arquitectura modular
Expansión del sistema
Una de las decisiones más importantes para un OEM es:
¿Qué nivel de control debe centralizarse?
Ventajas:
Diseño más simple
Menos controladores
Limitaciones:
Alta complejidad de software
Difícil de escalar
Diagnóstico más complicado
Ventajas:
Separación clara de funciones
Mayor escalabilidad
Integración más sencilla de nuevas funciones
Limitaciones:
Requiere diseño cuidadoso de la comunicación
Mayor número de componentes
No se trata de usar más o menos controladores.
Se trata de definir correctamente los límites funcionales entre dominios.
A medida que se añaden funciones como:
Modos de operación
Ajustes de respuesta hidráulica
Sistemas de asistencia
La calibración se vuelve más compleja.
Una mala arquitectura provoca:
Ciclos de calibración más largos
Comportamiento inconsistente
Dificultades en validación
Una buena arquitectura facilita:
Ajuste de parámetros
Reutilización de software
Validación del sistema
Muchas arquitecturas funcionan bien en desarrollo, pero fallan en campo.
Problemas comunes:
Fallos distribuidos sin trazabilidad clara
Diagnóstico lento
Reparaciones costosas
Una buena arquitectura permite:
Aislamiento rápido de fallos
Diagnóstico por módulo
Reducción del tiempo de inactividad
Las cargadoras evolucionan hacia:
Operación remota
Electrificación
Automatización parcial
Si la arquitectura no está preparada:
Integrar estas funciones será costoso y complejo.
Una arquitectura moderna debe:
Permitir expansión modular
Soportar mayor flujo de datos
Mantener bajo acoplamiento entre sistemas
Antes de definir la arquitectura.
En lugar de integrarlo en la lógica del sistema.
Sin definir límites claros.
Hasta fases tardías del desarrollo.
Un enfoque más eficaz consiste en:
Definir los dominios funcionales
Identificar sus interacciones
Determinar qué funciones requieren acoplamiento directo
Diseñar la comunicación sobre CAN/J1939
Planificar calibración y diagnóstico desde el inicio
La arquitectura de control es la base de una cargadora moderna.
Determina:
La coordinación entre sistemas
La facilidad de operación
La mantenibilidad
La capacidad de evolución
Para un OEM, no se trata de elegir el controlador más potente.
Se trata de diseñar una arquitectura equilibrada y preparada para el futuro.
Si estás desarrollando plataformas de cargadoras de ruedas o sistemas de control para maquinaria móvil, la arquitectura adecuada es clave para el rendimiento y la escalabilidad.
SonnePower ofrece controladores, pantallas HMI y módulos de E/S diseñados para arquitecturas basadas en CAN en maquinaria móvil.
Contáctanos para discutir tu aplicación o diseño de sistema.
