Cómo Diseñar un Sistema de Control para Maquinaria Móvil Desde Cero | Guía Paso a Paso

La maquinaria móvil moderna es cada vez más inteligente. Equipos de construcción, maquinaria agrícola, vehículos municipales, equipos mineros y vehículos de apoyo aeroportuario dependen de sistemas electrónicos avanzados para mejorar la productividad, la seguridad y la experiencia del operador.

Sin embargo, diseñar un sistema de control para maquinaria móvil implica mucho más que seleccionar un controlador y conectar algunos sensores. Un diseño exitoso requiere una planificación cuidadosa de las funciones de la máquina, los requisitos de E/S, la red de comunicaciones, la interfaz del operador y las futuras necesidades de expansión.

Esta guía presenta un enfoque práctico paso a paso para diseñar un sistema de control para maquinaria móvil desde cero.




Paso 1: Definir las Funciones y los Requisitos de la Máquina

Antes de seleccionar cualquier componente de hardware, es fundamental comprender qué debe hacer exactamente la máquina.

Muchos proyectos fracasan porque los ingenieros eligen primero el controlador sin haber definido completamente los requisitos del sistema.

Algunas preguntas clave son:

  • ¿Qué funciones realizará la máquina?

  • ¿Cuántas funciones hidráulicas serán necesarias?

  • ¿Qué sistemas de seguridad se requieren?

  • ¿Qué información debe mostrarse al operador?

  • ¿Se necesitarán diagnósticos remotos o telemetría?

  • ¿Habrá futuras ampliaciones?

Por ejemplo, una plataforma elevadora puede requerir:

  • Elevación y descenso del brazo.

  • Dirección.

  • Parada de emergencia.

  • Supervisión de carga.

  • Pantalla para el operador.

  • Integración de cámaras.

Una lista clara de funciones constituye la base de todas las decisiones posteriores.




Paso 2: Planificar los Requisitos de E/S

Una vez definidos los requisitos de la máquina, el siguiente paso es calcular las necesidades de entradas y salidas.

Cada sensor, interruptor, válvula, relé y actuador debe identificarse y clasificarse.



Entradas Digitales (DI)

Las entradas digitales suelen incluir:

  • Botones de parada de emergencia.

  • Finales de carrera.

  • Interruptores de asiento.

  • Sensores de proximidad.

  • Interruptores de seguridad.



Salidas Digitales (DO)

Las salidas digitales suelen controlar:

  • Relés.

  • Luces de advertencia.

  • Zumbadores.

  • Electroválvulas.



Entradas Analógicas (AI)

Las entradas analógicas se utilizan para:

  • Sensores de presión.

  • Sensores de temperatura.

  • Sensores de nivel de combustible.

  • Sensores de posición.



Salidas PWM

Las salidas PWM son habituales en:

  • Válvulas hidráulicas proporcionales.

  • Control de ventiladores.

  • Control de motores eléctricos.

Después de identificar todas las señales, se recomienda añadir capacidad de reserva para futuras ampliaciones.

Como referencia:

  • Máquinas pequeñas: 20%

  • Máquinas medianas: 25%

  • Máquinas complejas: 30%

Una correcta planificación evita costosos rediseños posteriores.




Paso 3: Seleccionar el Controlador Adecuado

Con los requisitos de E/S definidos, ya es posible seleccionar el controlador.

El controlador es el cerebro del sistema y debe evaluarse considerando mucho más que el número total de entradas y salidas.



Capacidad de Procesamiento

El controlador debe tener potencia suficiente para gestionar todas las funciones actuales y futuras del sistema.



Interfaces de Comunicación

Las máquinas modernas suelen requerir:

  • CAN Bus

  • SAE J1939

  • RS232

  • RS485

  • Ethernet



Capacidad de Expansión

Las máquinas evolucionan con el tiempo.

Un controlador con opciones de expansión y múltiples interfaces de comunicación permitirá ampliar el sistema sin necesidad de reemplazarlo.




Paso 4: Diseñar la Red CAN Bus

La mayoría de las máquinas modernas utilizan CAN Bus en lugar del cableado punto a punto tradicional.

CAN Bus permite que varios dispositivos compartan una misma red de comunicación, reduciendo la complejidad del sistema.

Una arquitectura típica puede incluir:

Entre sus ventajas destacan:

  • Menos cableado.

  • Menores costes de instalación.

  • Diagnóstico simplificado.

  • Mayor fiabilidad.

  • Mejor capacidad de expansión.

Durante el diseño de la red deben considerarse aspectos como:

  • Velocidad de comunicación.

  • Número de nodos.

  • Resistencias de terminación.

  • Dispositivos futuros.




Paso 5: Desarrollar la Interfaz del Operador

La interfaz del operador conecta a las personas con la máquina.

Incluso el mejor sistema de control puede resultar difícil de utilizar si la interfaz no está bien diseñada.

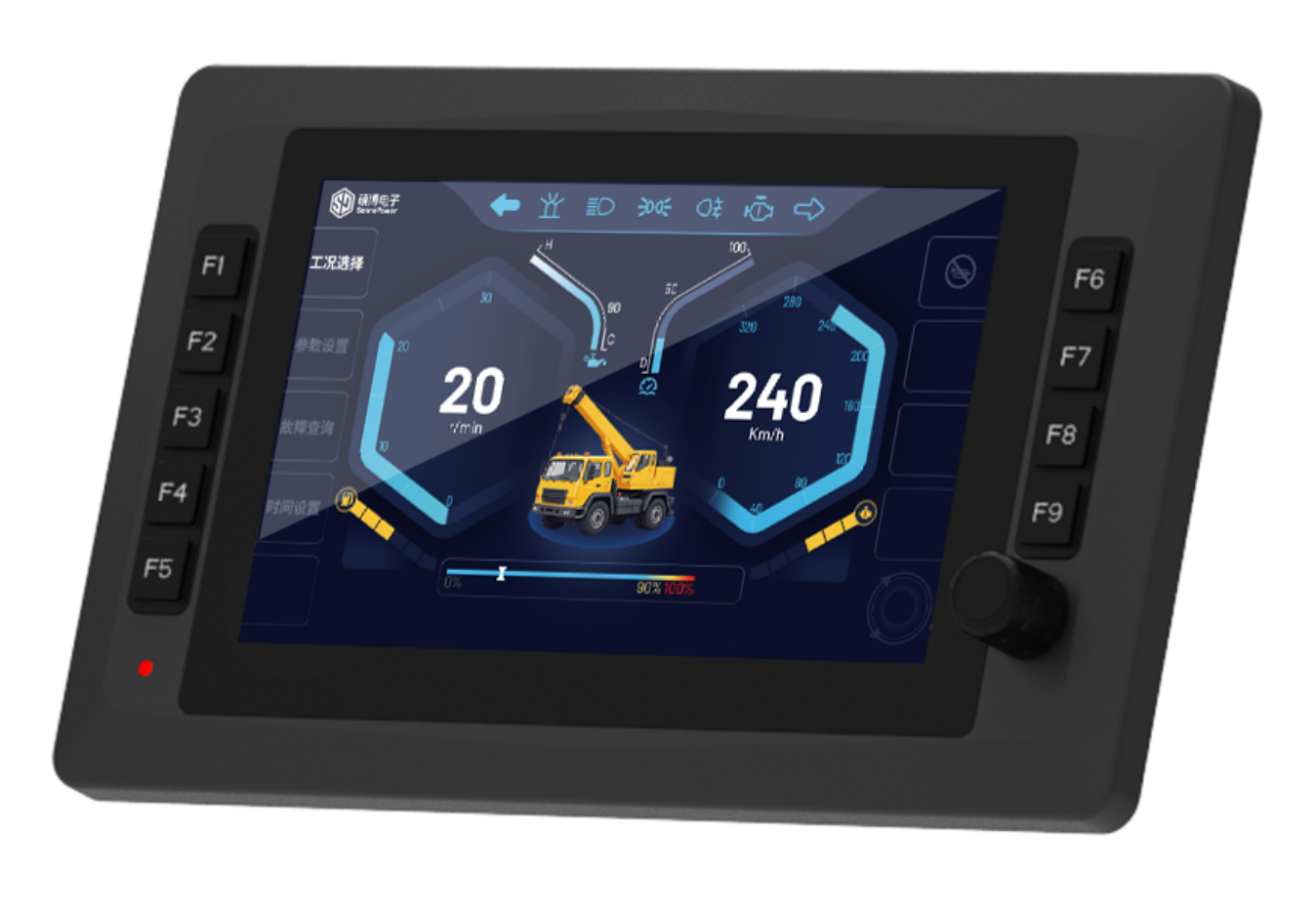

Pantalla HMI

Las pantallas modernas muestran:

  • Estado de la máquina.

  • Información del motor.

  • Parámetros hidráulicos.

  • Alarmas.

  • Diagnósticos.

  • Cámaras.

La información debe presentarse de forma clara y sencilla.



Cómo Diseñar un Sistema de Control para Maquinaria Móvil Desde Cero | Guía Paso a Paso

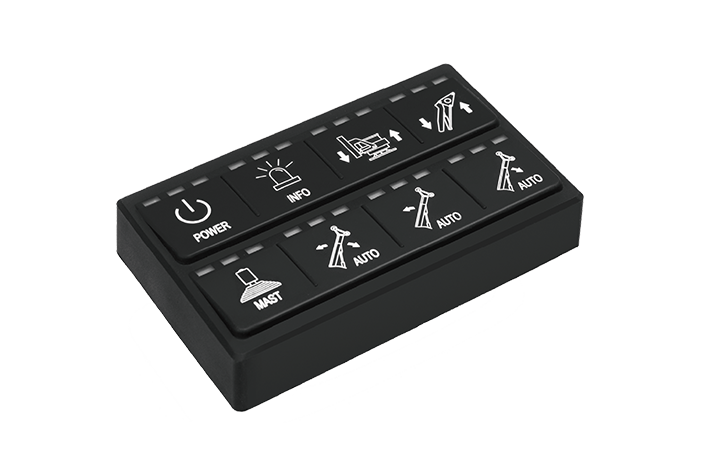

Teclado CAN

Los teclados CAN permiten controlar funciones de la máquina mediante mensajes digitales transmitidos por la red.

Esto reduce el cableado y facilita futuras modificaciones.


Cómo Diseñar un Sistema de Control para Maquinaria Móvil Desde Cero | Guía Paso a Paso



Alarmas y Diagnósticos

El operador debe recibir avisos inmediatos cuando se detecten condiciones anormales.

Por ejemplo:

  • Temperatura hidráulica elevada.

  • Bajo nivel de combustible.

  • Fallos de sensores.

  • Problemas de comunicación.

Una buena interfaz mejora la productividad y aumenta la seguridad operativa.




Paso 6: Probar y Validar el Sistema

La validación es una de las etapas más importantes del desarrollo.

Un sistema que funciona correctamente en el laboratorio puede comportarse de forma diferente en condiciones reales.




Pruebas Funcionales

Verifican el funcionamiento de:

  • Sistemas hidráulicos.

  • Funciones de control.

  • Interbloqueos de seguridad.



Pruebas de Comunicación

Comprueban:

  • Transmisión de mensajes CAN.

  • Gestión de errores.

  • Recuperación ante fallos.



Pruebas de Campo

Consisten en operar la máquina en condiciones reales para evaluar:

  • Fiabilidad.

  • Facilidad de uso.

  • Rendimiento ambiental.

  • Estabilidad del sistema.

Estas pruebas suelen revelar problemas que no aparecen en entornos de laboratorio.



Errores Comunes en el Diseño

Elegir el Controlador Demasiado Pronto

El controlador debe seleccionarse después de definir las funciones y calcular las necesidades de E/S.

Ignorar las Futuras Ampliaciones

Las máquinas suelen recibir nuevas funciones durante su vida útil.

No reservar capacidad suficiente puede convertirse en un problema importante.

Descuidar la Arquitectura CAN Bus

Una mala planificación de la red puede generar problemas de comunicación difíciles de solucionar posteriormente.

Centrarse Solo en el Hardware

El éxito de un proyecto también depende del software, la experiencia del operador y la validación completa del sistema.



Conclusión

Diseñar un sistema de control para maquinaria móvil implica mucho más que seleccionar un controlador.

Un diseño exitoso comienza con la definición clara de los requisitos de la máquina, seguida de una correcta planificación de E/S, la selección adecuada del controlador, el diseño de la red CAN Bus, el desarrollo de la interfaz del operador y una validación exhaustiva.

Siguiendo un proceso estructurado, los fabricantes pueden desarrollar sistemas más fiables, escalables y preparados para futuras ampliaciones.

A medida que las máquinas se vuelven más inteligentes y conectadas, la arquitectura del sistema adquiere una importancia cada vez mayor para el éxito a largo plazo del proyecto.
