En muchos tractores modernos, el control ya no gira en torno a una única ECU independiente. En su lugar, la máquina se diseña como una plataforma electrónica compuesta por controladores de vehículos, pantallas de bus CAN, redes de comunicación y módulos E/S locales o distribuidos.
Esto es especialmente importante cuando los tractores deben soportar múltiples modos de funcionamiento, implementos opcionales, actualizaciones de funciones futuras o varias variantes de máquina en una misma plataforma de producto.
¿Qué significa el control de vehículo programable en los tractores agrícolas modernos?
El control de vehículo programable es una arquitectura electrónica que configura, expande y adapta la lógica de la máquina por software, reemplazando la electrónica de función fija.
Gestiona entradas del operador, funciones hidráulicas, modos de trabajo, alarmas, iluminación, comandos de transmisión, comunicación con la ECU del motor e interacción con pantallas o implementos.
Su valor radica en la flexibilidad: mantiene una base de hardware estable, ajusta el comportamiento por software y facilita el desarrollo y reuso de la plataforma en distintos modelos de tractores.
Por qué los tractores modernos necesitan más que una ECU independiente
Una ECU independiente gestiona tareas básicas, pero los tractores modernos necesitan más capas de control: HMI usable, comunicación J1939 (motor/transmisión), E/S locales/remotas, soporte ISOBUS para implementos y expansión sin rediseñar cableado. Por ello, el control programable es una arquitectura de sistema, no un componente único. Para las OEM, la pregunta clave no es «¿Qué ECU elegir?», sino «¿Cómo organizar la plataforma de control?», lo que simplifica la elección de componentes.

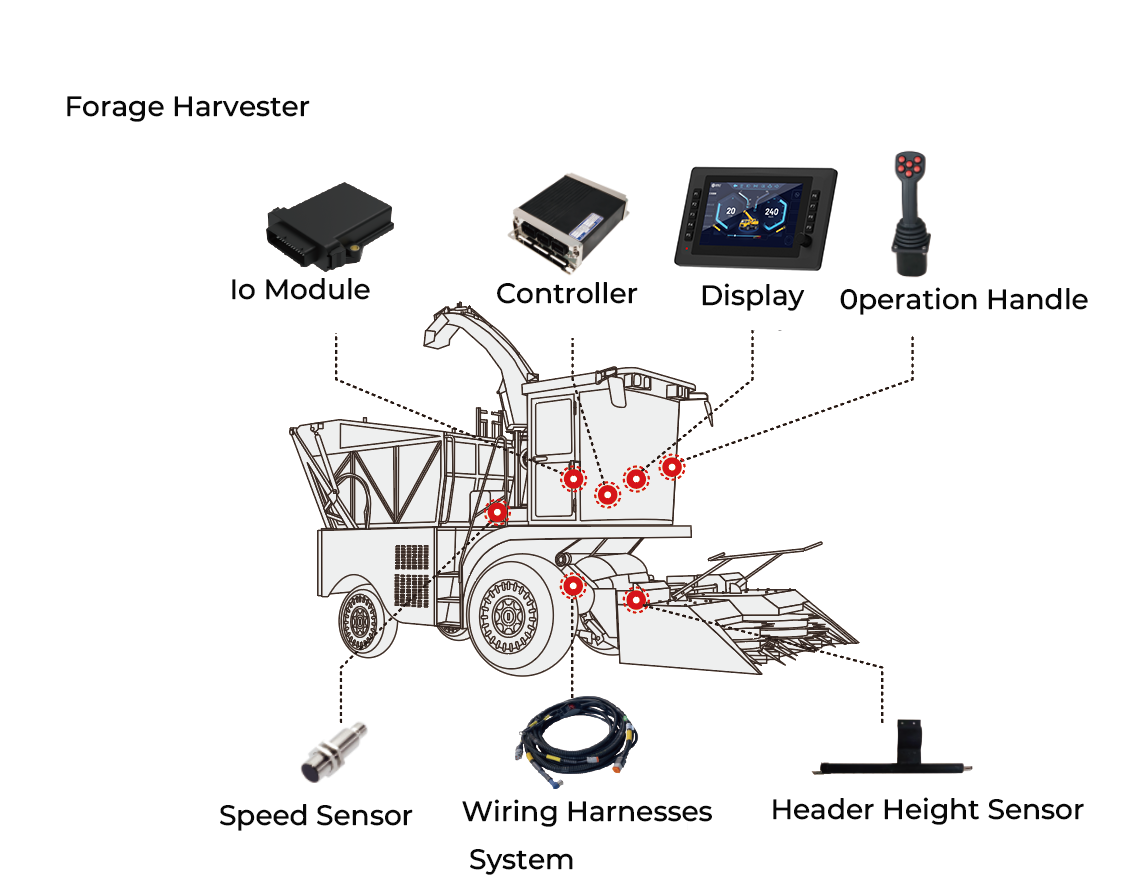

Los componentes básicos: ECU, pantalla con bus CAN y módulo de E/S distribuido

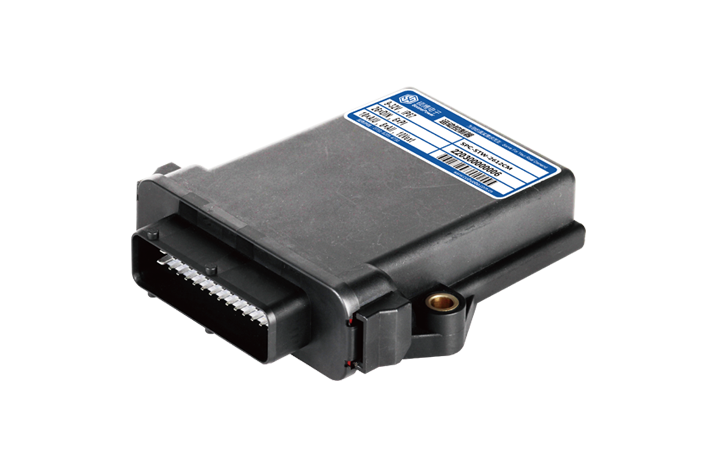

ECU
La ECU es el núcleo lógico del tractor. Recibe datos de interruptores, palancas, pedales, sensores y otros dispositivos, luego aplica la lógica de software y envía comandos a salidas como relés, válvulas o actuadores. En un tractor moderno, la ECU también puede coordinar los estados de la máquina, interbloqueos de seguridad, modos de funcionamiento y la comunicación con otros módulos en la red.

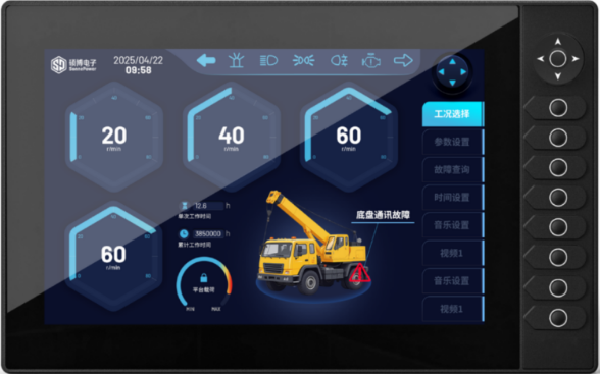

Pantalla con bus CAN
Una pantalla con bus CAN es mucho más que una pantalla. En un tractor moderno, a menudo se convierte en el punto de interacción principal entre el operador y el vehículo. Puede mostrar el estado de la máquina, alarmas, modos de trabajo, datos de sensores, información del motor y datos relacionados con los implementos, además de dar al operador acceso a configuraciones y páginas de control.
En arquitecturas más integradas, la pantalla puede compartir tareas lógicas o roles de comunicación con la plataforma de control principal. Esto convierte a la pantalla en parte de la arquitectura de control del vehículo, y no solo en un dispositivo de visualización.

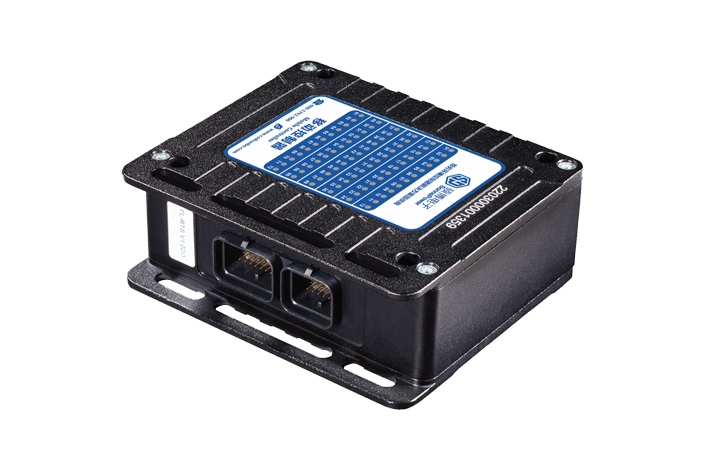

Módulo de E/S distribuido
Los módulos de E/S distribuidos se utilizan cuando la máquina necesita expansión de señales o cuando las señales locales son mejor gestionadas cerca de la función que soportan. En lugar de enviar todos los cables a un único controlador central, los fabricantes de equipos originales (OEM) pueden colocar las E/S más cerca de válvulas, actuadores, interruptores o sensores en diferentes partes del tractor.
Esto ayuda a reducir la complejidad del cableado, soporta el diseño modular de la máquina y facilita la expansión del sistema posteriormente. En la práctica, las E/S distribuidas son cada vez más útiles a medida que los tractores incorporan más funciones y equipos opcionales.
Cómo funcionan juntos la lógica del vehículo, las pantallas y las E/S
Un sistema de control de tractores moderno funciona como un bucle coordinado: el operador interactúa mediante pantalla y controles, la ECU interpreta los comandos, evalúa el estado de la máquina, envía órdenes a actuadores y recibe retroalimentación de sensores para actualizar el estado y activar advertencias. Esta interacción es crucial para coordinar simultáneamente funciones como monitoreo de motor, gestión hidráulica y comunicación con implementos, ya que sin una arquitectura integrada, su coordinación y escalabilidad son más difíciles.
Capas de comunicación: BUS CAN, J1939, ISOBUS y comunicación tractor-implemento
BUS CAN
El BUS CAN es una de las capas de comunicación más importantes en la maquinaria agrícola, ya que permite a las ECUs, pantallas, módulos de E/S y otros dispositivos intercambiar datos de forma fiable en entornos hostiles.
Se usa ampliamente en maquinaria móvil porque soporta una comunicación robusta bajo vibraciones, polvo y humedad, manteniendo el diseño de la red relativamente eficiente.
J1939
J1939 es un protocolo de capa superior basado en el BUS CAN y se usa ampliamente para la comunicación con motores y otros sistemas electrónicos pesados. En los tractores, J1939 es relevante cuando la plataforma de control debe leer parámetros del motor, recibir información de estado o intercambiar mensajes estandarizados con la electrónica relacionada con el motor.
Es importante entender que J1939 no es una alternativa separada al BUS CAN; es un protocolo que se ejecuta sobre las capas física y de enlace de datos del CAN.
ISOBUS
El ISOBUS es necesario cuando los tractores necesitan una comunicación estandarizada con los implementos. Si un tractor debe trabajar con sembradoras, pulverizadores u otros implementos inteligentes compatibles, el ISOBUS ayuda a estandarizar el intercambio de datos y la interacción con el operador.
En el diseño del sistema, esto significa que los fabricantes de equipos originales (OEM) pueden necesitar pensar más allá del control del vehículo y considerar cómo la electrónica del lado del tractor se comunicará con los sistemas del lado del implemento y las terminales del operador.
Comunicación tractor-implemento
En el uso agrícola real, un tractor a menudo actúa como centro de comunicación más que solo para sus sistemas internos. También puede necesitar gestionar la relación entre el operador, el vehículo y el implemento.
Esto hace que la planificación de protocolos sea una decisión arquitectónica, no solo una elección de cableado. El BUS CAN puede cubrir la comunicación básica del vehículo, J1939 puede manejar los mensajes del lado del motor y el ISOBUS es esencial cuando se requiere integración con implementos. Estas capas deben planificarse juntas.
Controlador HMI Integrado o Pantalla y ECU Independientes?
Una de las decisiones más importantes en el diseño moderno de tractores es si utilizar una arquitectura HMI + controlador integrado o una estructura de pantalla y ECU independientes.
Cuándo el HMI Integrado + Control es la Mejor Opción
Un controlador HMI integrado puede ser una buena opción cuando el tractor necesita una arquitectura compacta, una coordinación más estrecha entre la interfaz y la lógica de control, y menos dispositivos separados en la cabina. Este enfoque puede simplificar el diseño del sistema y acelerar el desarrollo para ciertas plataformas de maquinaria, especialmente cuando la interacción con el operador y la lógica de control local están estrechamente vinculadas.
Cuándo la Pantalla Independiente + ECU es Más Práctica
Una estructura de pantalla independiente y ECU suele ser más práctica cuando el fabricante OEM quiere una mayor modularidad, más flexibilidad en la pantalla o una reutilización más sencilla de una plataforma ECU en varias variantes de tractores. También tiene sentido cuando la pantalla y la lógica de control tienen requisitos de ciclo de vida diferentes o cuando la máquina necesita una ECU sin cabeza (headless) más configuraciones de pantalla opcionales.
Cómo las OEM Toman la Decisión de Arquitectura
En la práctica, las OEM deben decidir esto en función de la complejidad de la máquina, los requisitos de la cabina, los planes de expansión, la estrategia de servicio y los objetivos de costos. No existe una respuesta única para todos los tractores. La mejor arquitectura es la que se adapte a la lógica de control, las necesidades de comunicación y la hoja de ruta futura de la plataforma.
Cómo Construir una Plataforma de Control de Vehículos para Tractores Escalable
La escalabilidad es una de las razones principales para elegir un control de vehículo programable. Una plataforma de tractor robusta no solo debe soportar las funciones actuales de la máquina, sino también dejar espacio para características futuras, expansión de variantes y actualizaciones relacionadas con los implementos.
Planificar las E/S para Funciones Actuales y Futuras de la Máquina
La planificación de las entradas y salidas (E/S) debe comenzar en etapas tempranas. El OEM debe evaluar cuántas entradas y salidas digitales y analógicas se necesitan ahora, cuántas pueden ser necesarias más adelante y qué señales es mejor manejar de forma centralizada o local. Esto es especialmente importante cuando la misma plataforma de control puede reutilizarse en varios modelos de tractores o paquetes de equipo.
Soportar Múltiples Modelos de Tractores en una Plataforma
Una plataforma programable a menudo puede soportar varios tractores si el sistema se diseña teniendo en cuenta la escalabilidad. Esto puede incluir lógica de software configurable, módulos de E/S opcionales, diferentes tamaños o diseños de pantalla y estructuras de comunicación que puedan manejar tanto los modelos base como los avanzados. El objetivo no es solo el rendimiento de control, sino también la eficiencia de la familia de productos.
Diseñar para Condiciones Rugosas al Aire Libre
Los tractores agrícolas operan en polvo, humedad, vibraciones, barro y temperaturas cambiantes. Una plataforma de control programable debe diseñarse teniendo en cuenta estas realidades. Las carcazas resistentes, la comunicación estable, los conectores fiables y los niveles de protección adecuados son fundamentales si se espera que el sistema funcione de forma consistente en condiciones de campo.
