La maquinaria minera opera en los entornos industriales más exigentes. Polvo intenso, vibración continua, temperaturas extremas y jornadas prolongadas someten a gran tensión todos los componentes electrónicos de la máquina.
Entre estos componentes, la pantalla del operador cumple un papel crítico. Ya no es solo una pantalla para mostrar información básica: en los equipos mineros modernos, suele ser el interfaz hombre-máquina (HMI) central, que conecta múltiples sistemas de control y ofrece retroalimentación operativa en tiempo real.
Para los fabricantes OEM que diseñan maquinaria minera, elegir la pantalla adecuada requiere evaluar detenidamente varios factores técnicos.
1. Por qué la maquinaria minera necesita pantallas especializadas
Las pantallas para equipos mineros deben funcionar de forma fiable en condiciones mucho más duras que las industriales habituales.
Desafíos comunes:
Altos niveles de polvo y residuos
Vibración mecánica continua
Grandes fluctuaciones de temperatura
Exposición a luz solar intensa
Ciclos de funcionamiento prolongados
Al ser el punto principal de interacción entre operador y máquina, su fiabilidad es esencial. Cualquier fallo puede afectar el diagnóstico, la monitorización y la seguridad.
Por ello, las pantallas para minería se diseñan específicamente para equipos móviles y aplicaciones industriales pesadas.
2. Diseño mecánico resistente
Los equipos mineros generan vibración constante. Excavadoras, perforadoras y camiones mineros producen impactos que pueden dañar rápidamente electrónica mal diseñada.
Las pantallas industriales para estos entornos suelen incluir:
Carcasas de aleación de aluminio
Estructuras de montaje reforzadas
Componentes internos antivibración
Las carcasas de aluminio no solo mejoran la durabilidad estructural, sino que también ayudan a disipar el calor durante períodos de funcionamiento prolongados.
Una estructura mecánica bien diseñada permite que la pantalla mantenga un rendimiento estable incluso cuando la máquina opera continuamente en condiciones adversas.
3. Rango de voltaje amplio
Los sistemas eléctricos de maquinaria pesada sufren fluctuaciones, especialmente al arrancar el motor o bajo carga.
Para garantizar estabilidad, las pantallas industriales suelen soportar un rango amplio:
8–32V DC
Este rango de voltaje permite que la pantalla funcione de forma fiable en distintos tipos de maquinaria minera, entre ellos:
Excavadoras
Camiones de transporte minero
Perforadoras
Trituradoras
La compatibilidad de voltaje amplio simplifica la integración para fabricantes OEM.
4. Alto brillo y legibilidad bajo sol
Los equipos mineros trabajan al aire libre con luz solar intensa. Las pantallas solo para interiores resultan ilegibles.
Las pantallas industriales para minería ofrecen:
Brillo alto (≥600 cd/m²)
Superficies antirreflejo
Altos ratios de contraste
Estas características garantizan que el operador pueda leer claramente la información de la máquina, las alarmas y las imágenes de las cámaras incluso a plena luz del sol.
Una buena legibilidad bajo luz solar es especialmente importante en entornos de minería a cielo abierto, donde la exposición solar es inevitable.
5. Capacidad de comunicación CAN
Los equipos mineros modernos integran múltiples sistemas electrónicos. El motor, hidráulica, seguridad y sensores dependen de redes fiables.
El protocolo más extendido es el bus CAN.
La pantalla ideal debe soportar:
CAN 2.0A/B
Múltiples canales CAN
Intercambio de datos en tiempo real
La capacidad de CAN multicanal permite que la pantalla se comunique con varios subsistemas de la máquina de forma simultánea.

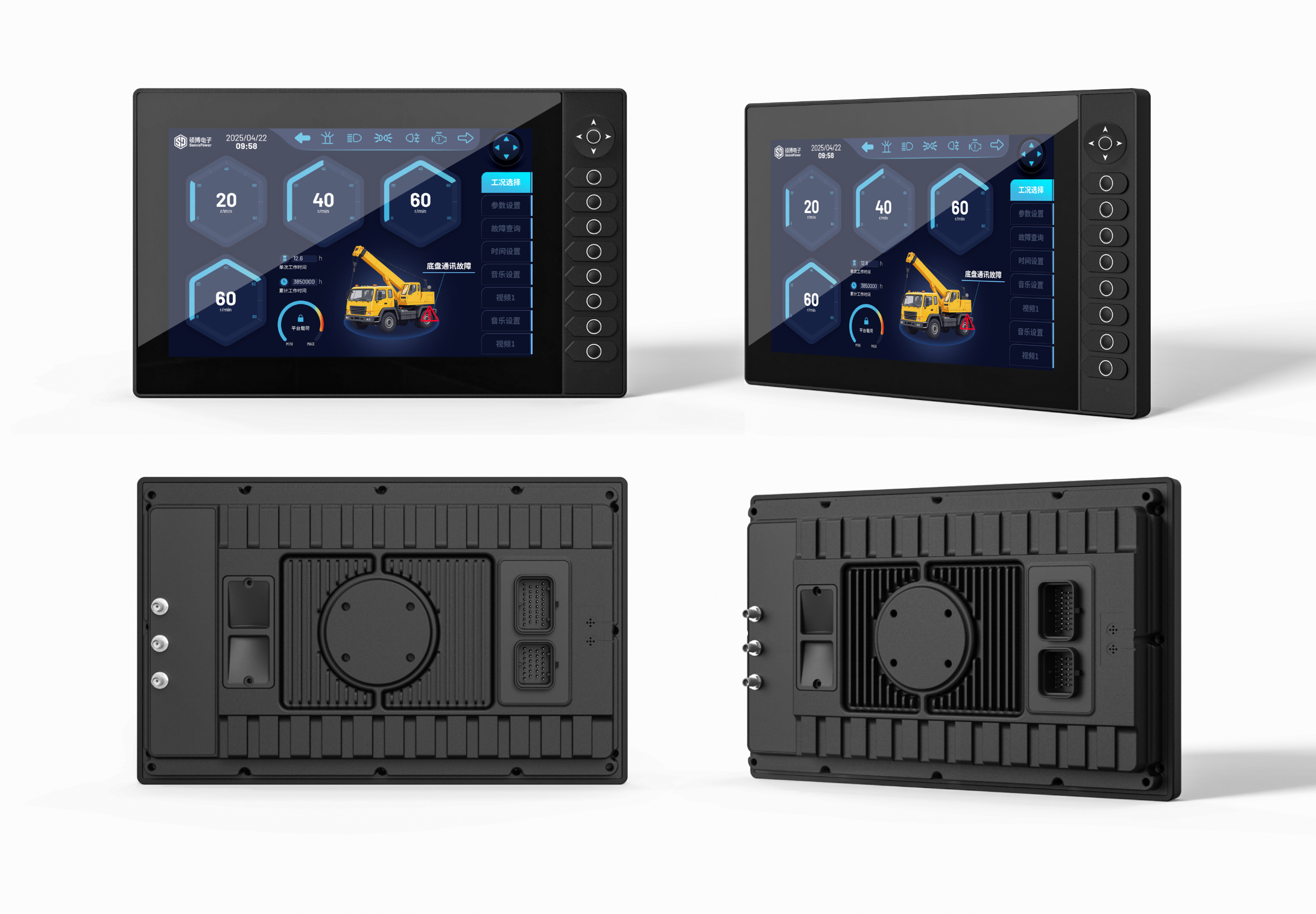

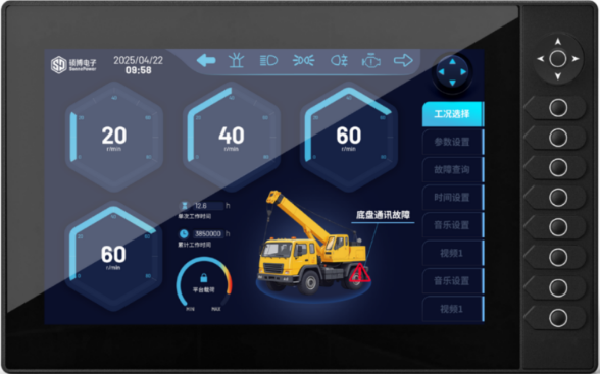

Por ejemplo, una pantalla de bus CAN de 7 pulgadas diseñada para maquinaria móvil puede soportar múltiples interfaces CAN junto con recursos de E/S programables, lo que la hace adecuada para arquitecturas complejas de control de equipos.
6. Integración de vídeo para seguridad
Los sistemas de cámaras se usan cada vez más en maquinaria minera para mejorar la seguridad del operador. Las máquinas grandes suelen tener importantes ángulos muertos, por lo que la monitorización visual es esencial.
Las pantallas industriales pueden actuar como interfaz central para estos sistemas de cámaras.
Aplicaciones típicas:
Monitorización trasera
Detección de ángulos muertos
Control de funcionamiento de equipos
Observación de seguridad perimetral
Muchas pantallas industriales modernas admiten múltiples entradas de cámara AHD o HD, permitiendo al operador cambiar de vista directamente en la pantalla.
Por ejemplo, una pantalla industrial de 10,1 pulgadas con capacidad de entrada de vídeo multicanal puede integrar varias imágenes de cámaras, ayudando a los operadores a supervisar mejor el entorno del equipo.
7. Nivel de protección ambiental
La protección ambiental es un factor importante al seleccionar pantallas para maquinaria minera.
Sin embargo, el nivel de protección necesario depende en gran medida de la ubicación de instalación.
Para pantallas instaladas dentro de la cabina del operador, la protección frontal IP65 suele ser suficiente. Este nivel garantiza resistencia frente a:
Polvo
Salpicaduras de agua
Contaminantes industriales en el interior de la cabina
Las pantallas instaladas en exteriores completamente expuestas pueden necesitar niveles de protección superiores. No obstante, en la mayoría de las aplicaciones en cabina, el IP65 ofrece un equilibrio práctico entre durabilidad y coste.
8. Tecnología táctil en equipos industriales
Las interfaces táctiles se han convertido en estándar en la maquinaria móvil moderna.
Se usan principalmente dos tecnologías:
Pantallas táctiles capacitivas
Ventajas:
Calidad de imagen nítida
Respuesta táctil fluida
Función multitáctil
Diseño de interfaz moderno
Las pantallas capacitivas industriales funcionan con guantes industriales conductivos, habituales en entornos de maquinaria pesada.
Pantallas táctiles resistivas
Funcionan con casi cualquier tipo de guante o lápiz, pero suelen ofrecer menor claridad visual y respuesta más lenta que las capacitivas.
A medida que evolucionan las interfaces industriales, las pantallas capacitivas se adoptan cada vez más en maquinaria móvil moderna.
9. Flexibilidad de software y entorno de desarrollo
Los fabricantes de maquinaria minera suelen necesitar interfaces de usuario personalizadas para funciones específicas de la máquina.
Las pantallas que admiten entornos de desarrollo de software flexibles facilitan a los ingenieros OEM el cumplimiento de estos requisitos.
Entornos de desarrollo habituales:
CoDeSys 3.5
Herramientas de desarrollo HMI personalizadas
Integración con sistemas de control de la máquina
Estas plataformas permiten diseñar interfaces gráficas, integrar datos de la máquina e implementar lógica de control avanzada directamente en la pantalla.
10. Aplicaciones típicas en maquinaria minera
Las pantallas industriales se usan ampliamente en diversos tipos de maquinaria minera:
Excavadoras hidráulicas
Camiones de transporte minero
Perforadoras subterráneas
Trituradoras y cribas
Sistemas de manipulación de materiales
En estas máquinas, la pantalla actúa como interfaz central para que los operadores supervisen el estado, ajusten parámetros y visualicen las cámaras.
Para paneles de control mayores o máquinas que necesitan más espacio para monitorizar varios sistemas a la vez, un HMI industrial de pantalla grande ofrece una visión más completa de datos e imágenes.
Conclusión
Elegir la mejor pantalla para maquinaria minera requiere evaluar varios factores técnicos importantes, en lugar de centrarse en una sola especificación.
Los fabricantes OEM suelen considerar:
Durabilidad mecánica
Capacidad de comunicación CAN
Integración de monitorización por vídeo
Nivel de protección ambiental
Flexibilidad de software
Una pantalla industrial bien diseñada debe integrarse perfectamente con los sistemas de control y funcionar de forma fiable en condiciones exigentes.
Al equilibrar estos factores, los fabricantes pueden crear interfaces que mejoren la eficiencia, refuercen la seguridad operativa y garanticen fiabilidad a largo plazo en aplicaciones mineras.
